Resumo do artigo: A fusível do transformadoré um dispositivo de proteção compacto, mas crítico, projetado para desconectar um transformador de um sistema de energia quando ocorrem condições de corrente anormais. Fusíveis adequadamente selecionados podem limitar a energia de curto-circuito, reduzir o estresse térmico e mecânico, evitar danos causados por falhas graves e ajudar a manter a estabilidade da rede de distribuição circundante. Este artigo explica como funcionam os fusíveis de transformadores, onde são usados, como selecionar o tipo certo e quais fatores práticos os engenheiros devem considerar ao projetar um sistema confiável de proteção de transformadores.

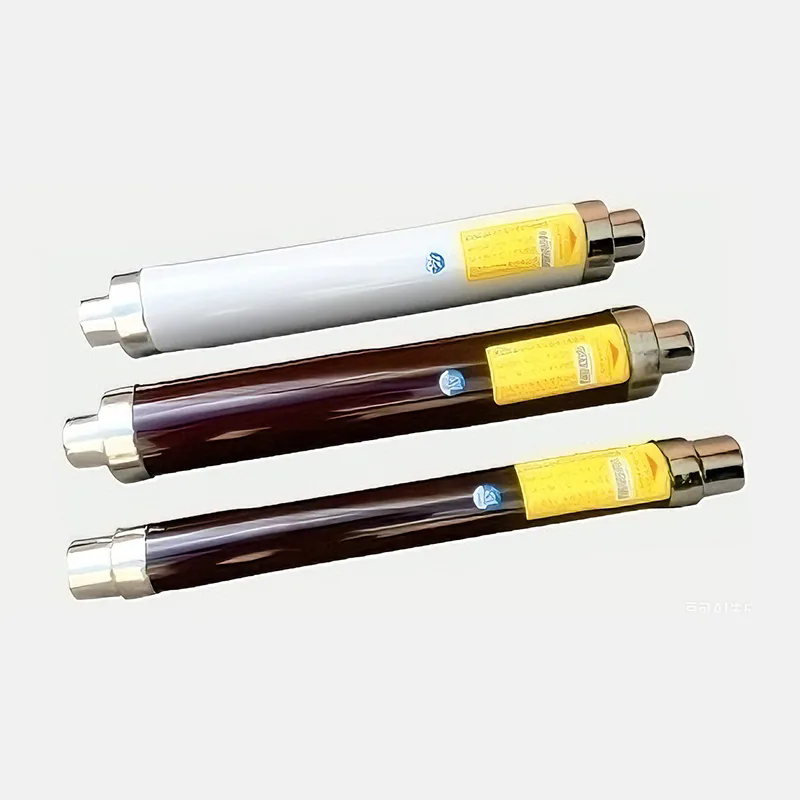

A fusível do transformadoré um componente de proteção elétrica usado para desconectar um transformador quando a corrente sobe além de uma condição operacional segura. É comumente instalado no lado primário ou de alta tensão de transformadores de distribuição, transformadores de tensão, transformadores imersos em óleo, transformadores do tipo seco e equipamentos de média tensão relacionados.
O princípio básico é simples: um fusível contém um elemento fusível especialmente projetado que responde a corrente excessiva. Quando a corrente e o aquecimento resultante excedem as características operacionais projetadas do elemento, o elemento derrete e interrompe o circuito elétrico. Dependendo da construção do fusível, um meio de extinção de arco e uma estrutura limitadora de corrente ajudam a extinguir o arco elétrico e a controlar a energia liberada durante a interrupção.
Este princípio operacional simples oferece uma vantagem importante. Um fusível de transformador não requer um circuito de controle complicado para desempenhar sua função fundamental de proteção. Quando especificado corretamente, pode responder rapidamente a falhas graves, permanecendo estável durante a operação normal do transformador.
Para redes de distribuição, isso é importante porque uma falha no transformador pode afetar muito mais de um equipamento. Uma falha interna grave pode danificar enrolamentos, isolamento, buchas, cabos ou comutadores e pode causar uma interrupção prolongada para outras cargas conectadas à mesma rede.
Consequentemente, os fusíveis dos transformadores são normalmente considerados parte de uma estratégia de proteção mais ampla, em vez de um componente isolado. Dependendo da instalação, podem operar em conjunto com chaves de carga, disjuntores, pára-raios, relés e dispositivos de proteção do lado secundário.
O funcionamento de um fusível de transformador pode ser entendido em várias etapas.
Para projetos de limitação de corrente de alta tensão, o processo de interrupção pode ocorrer de forma extremamente rápida. O objetivo não é simplesmente abrir o circuito, mas reduzir a quantidade de energia de falta que atinge o transformador protegido.
Isto é particularmente importante para curtos-circuitos de alta magnitude. Sem proteção adequada, a corrente resultante pode produzir intensas forças eletromagnéticas e estresse térmico nos enrolamentos do transformador. A interrupção rápida pode reduzir essas tensões e ajudar a evitar que uma falha relativamente localizada se transforme em danos extensos ao equipamento.
Um fusível de transformador pode resolver diversas condições operacionais anormais, embora a capacidade exata de proteção dependa de sua construção, classificação, posição de instalação e coordenação com outros dispositivos de proteção.
Curtos-circuitos podem produzir correntes muitas vezes maiores que a corrente normal de carga do transformador. Um fusível limitador de corrente de alta tensão adequado é projetado para interromper tais correntes de falha antes que causem danos térmicos e mecânicos excessivos.
Sobrecargas contínuas ou repetidas podem aumentar a temperatura do transformador e acelerar o envelhecimento do isolamento. Certos projetos de fusíveis de transformadores fornecem proteção contra sobrecarga de acordo com características de tempo-corrente definidas, permitindo condições operacionais temporárias enquanto desconectam o circuito quando uma sobrecarga anormal persiste.
Falhas nos enrolamentos, quebra de isolamento e outros problemas internos podem criar condições de corrente perigosas. A proteção por fusível primário pode desconectar um transformador defeituoso da rede de distribuição e limitar as consequências da falha.
Proteger o transformador também ajuda a proteger equipamentos a montante e adjacentes. Um fusível corretamente coordenado pode isolar um transformador com falha sem desconectar desnecessariamente seções saudáveis da rede.
Contudo, a proteção por fusível não deve ser vista como um substituto universal para qualquer outro dispositivo de proteção. Os requisitos de proteção do transformador variam de acordo com a capacidade do transformador, o nível de tensão, o arranjo de aterramento, o nível de falha da rede e os padrões elétricos aplicáveis.
Diferentes transformadores requerem diferentes características de fusíveis. Selecionar um fusível simplesmente porque sua tensão e corrente parecem semelhantes à classificação do transformador pode resultar em proteção deficiente ou operação incômoda.
| Tipo de fusível | Aplicação Típica | Função de proteção principal | Consideração Típica |
|---|---|---|---|
| Fusível de proteção PT | Transformadores de tensão e sistemas de medição | Proteção primária contra curto-circuito | Baixa corrente operacional e características de proteção precisas |
| Fusível do transformador limitador de corrente | Transformadores de potência e painéis de média tensão | Proteção contra curto-circuito e sobrecarga selecionada | Capacidade de interrupção e desempenho de limitação de corrente |
| Fusível de transformador imerso em óleo | Transformadores de distribuição a óleo | Proteção contra curto-circuito e sobrecarga | Compatibilidade do óleo, vedação, temperatura e estrutura de instalação |
| Fusível de proteção contra sobrecarga | Transformadores imersos em óleo com cargas flutuantes | Proteção contra sobrecarga termicamente relacionada | Características tempo-corrente e comportamento térmico do transformador |
Por exemplo, fusíveis limitadores de corrente de alta tensão podem ser usados em quadros de distribuição de média tensão, unidades principais de anel e subestações pré-fabricadas. As aplicações imersas em óleo requerem consideração adicional porque o fusível opera em um ambiente onde o isolamento, a temperatura, a pressão, a vedação e a compatibilidade do material influenciam o desempenho a longo prazo.
A seleção correta é um dos fatores mais importantes na proteção do transformador. O fusível deve permanecer estável sob condições normais de operação enquanto responde com rapidez suficiente a correntes anormais.
Os engenheiros devem avaliar os seguintes parâmetros antes de especificar um fusível para transformador:
Um erro comum é selecionar um fusível com base apenas na corrente nominal do transformador. O problema real de proteção é mais complexo porque o fusível deve distinguir entre eventos temporários que são aceitáveis e falhas sustentadas ou graves que requerem interrupção.
A energização do transformador pode produzir uma corrente de irrupção magnetizante temporária. Esta corrente não é necessariamente uma falha, mas sua magnitude pode ser substancialmente maior que a corrente operacional normal do transformador.
Se um fusível for selecionado sem considerar o comportamento de inrush, o fusível poderá operar durante a energização do transformador. Essa operação incômoda pode causar interrupções desnecessárias, aumentar o trabalho de manutenção e tornar o sistema de proteção menos confiável.
Portanto, a curva tempo-corrente do fusível deve ser avaliada em relação às características de energização esperadas do transformador.
Um sistema de proteção bem projetado busca um equilíbrio prático:
Como a construção do transformador, o projeto do núcleo, a capacidade, a impedância do sistema e as condições de comutação são diferentes, a seleção do fusível deve ser baseada em dados reais do equipamento, e não em uma regra prática genérica.
Os fusíveis do transformador podem ser instalados em diferentes posições dependendo do projeto do transformador e da arquitetura de proteção.
Em sistemas de distribuição de média tensão, fusíveis limitadores de corrente podem ser instalados dentro de quadros de distribuição de alta tensão. Eles podem ser coordenados com chaves de carga ou contatores a vácuo para criar um arranjo compacto de proteção do transformador.
Para certos transformadores imersos em óleo, os fusíveis podem ser instalados dentro do tanque do transformador. O fusível deve, portanto, ser projetado para ser compatível com o óleo isolante e com as condições térmicas e de pressão esperadas.
Alguns arranjos de proteção de transformadores utilizam fusíveis posicionados ao redor da conexão de alta tensão ou da estrutura da bucha. As dimensões mecânicas, folgas elétricas e condições ambientais devem ser consideradas cuidadosamente.
Os transformadores de tensão têm características elétricas diferentes dos transformadores de potência e normalmente operam com correntes muito mais baixas. Portanto, fusíveis limitadores de corrente de alta tensão especializados são usados para fornecer proteção primária adequada.
A visão geral a seguir pode ajudar os engenheiros a identificar a função geral dos diferentes designs de fusíveis do transformador durante a seleção preliminar do equipamento.
| Fator de seleção | Por que é importante | Problema potencial se ignorado |
|---|---|---|
| Classificação de tensão | Garante isolamento adequado e desempenho de interrupção | Interrupção insegura ou não confiável |
| Classificação atual | Permite corrente de carga normal do transformador | Operação incômoda ou proteção inadequada |
| Capacidade de ruptura | Determina se o fusível pode interromper com segurança a corrente de falha potencial | Risco grave de falha de interrupção |
| Curva Tempo-Atual | Controla a resposta a condições de sobrecarga e falha | Má coordenação ou interrupções desnecessárias |
| Tolerância de irrupção | Impede a operação durante a energização do transformador | Operação repetida e incômoda do fusível |
| Compatibilidade Ambiental | Suporta operação estável sob condições reais do local | Envelhecimento acelerado ou operação não confiável |
Um fusível devidamente selecionado é apenas uma parte da proteção confiável do transformador. A qualidade da instalação, a coordenação do sistema, a inspeção e os procedimentos de substituição também afetam o resultado geral.
Não substitua um fusível com falha apenas combinando suas dimensões físicas. As classificações elétricas, a construção, as características operacionais e os requisitos de aplicação também devem corresponder.
As subestações externas podem expor os equipamentos à umidade, poeira, mudanças de temperatura e outros estresses ambientais. As instalações internas podem ter requisitos diferentes relacionados à ventilação, design do gabinete e espaço livre.
A proteção primária do transformador deve ser considerada juntamente com fusíveis secundários, disjuntores, proteção de alimentador e proteção a montante. A má coordenação pode fazer com que um alimentador saudável ou uma seção inteira da subestação desarme desnecessariamente.
Conexões elétricas soltas ou instaladas incorretamente podem produzir aquecimento anormal e perdas desnecessárias. Durante a manutenção, os técnicos devem seguir os requisitos de instalação do fabricante e os procedimentos de segurança elétrica aplicáveis.
Um fusível queimado do transformador não deve ser tratado automaticamente como um componente que simplesmente precisa ser substituído. A causa subjacente pode ser uma falha no transformador, falha no cabo, sobrecarga, problema de isolamento ou outra condição anormal.
Substituir o fusível sem investigar o evento inicial pode criar um cenário perigoso de falha repetida.
Huixing Zhongdian (Pequim) Electric Co., Ltd.fornece soluções de fusíveis de transformadores para aplicações de energia de média e alta tensão. Sua linha de produtos abrange projetos de fusíveis especializados destinados a diferentes requisitos de proteção de transformadores, incluindo proteção de transformadores de tensão, proteção de transformadores de potência, aplicações de transformadores imersos em óleo e proteção contra sobrecarga.
De acordo com as informações de produto da empresa, sua linha de fusíveis para transformadores abrange aplicações desde equipamentos de distribuição de baixa tensão até sistemas de média e alta tensão, com projetos de produtos destinados a painéis internos, unidades principais de anel, subestações pré-fabricadas, tanques de transformadores, buchas de alta tensão e equipamentos relacionados à medição.
A seleção de produtos inclui fusíveis limitadores de corrente de alta tensão para transformadores de tensão, transformadores de potência e transformadores imersos em óleo. Certos projetos são destinados a sistemas que atingem 40,5 kV, enquanto as correntes nominais disponíveis variam de acordo com a família específica de fusíveis e a aplicação.
Para engenheiros e equipes de compras, esta ampla gama de produtos pode ser útil quando um projeto requer diferentes características de fusíveis em diversas configurações de transformadores.
Importantes fatores de seleção ainda devem ser confirmados para cada projeto, incluindo:
Para projetos customizados de proteção de transformadores, é essencial comunicar todos os requisitos elétricos e ambientais ao fabricante. Isto dá ao fornecedor informações suficientes para recomendar uma construção de fusível adequada, em vez de depender apenas de um valor de corrente nominal.
O objetivo principal é desconectar um transformador quando uma corrente excessiva causada por uma falha ou, dependendo do projeto do fusível, uma sobrecarga atingir as características operacionais do fusível. Isto ajuda a limitar os danos ao transformador e evita que uma falha continue a afetar a rede elétrica mais ampla.
Alguns projetos de fusíveis de transformadores fornecem proteção contra sobrecarga e curto-circuito, enquanto outros são otimizados para condições de falha específicas. A função de proteção real depende do tipo de fusível, das características tempo-corrente, da aplicação do transformador e do projeto do sistema.
A capacidade de interrupção indica o nível de corrente de falta que o fusível foi projetado para interromper com segurança sob condições especificadas. Se a corrente de falha potencial no ponto de instalação exceder a capacidade de interrupção do fusível, o sistema de proteção poderá não funcionar conforme esperado.
A energização do transformador pode gerar corrente de irrupção magnetizante. Se o fusível selecionado não tiver tolerância de inrush adequada ou suas características tempo-corrente forem inadequadas, ele poderá operar durante a energização normal.
Sim. Projetos especializados de fusíveis podem ser instalados dentro ou ao redor de transformadores imersos em óleo. Tais produtos devem ser compatíveis com o óleo isolante e adequados às condições esperadas de temperatura, pressão e elétricas e mecânicas.
A substituição deve basear-se nas especificações do equipamento original e nos requisitos reais de proteção, e não apenas na aparência física. Classificação de tensão, classificação de corrente, capacidade de interrupção, características do fusível, método de instalação e coordenação devem ser verificados.
Não. Um fusível interrompe a corrente derretendo seu elemento fusível e normalmente requer substituição após a operação. Um disjuntor utiliza um mecanismo de comutação e geralmente pode ser reinicializado após uma falha, sujeito à inspeção e aos requisitos do fabricante. Os dois dispositivos podem ser usados juntos em sistemas de proteção coordenados.
Informações úteis incluem capacidade do transformador, tensão primária, tensão secundária, corrente nominal, frequência do sistema, local de instalação, tipo de transformador, corrente de falha disponível, função de proteção necessária, comutadores existentes e padrões aplicáveis.
Não. As aplicações do transformador diferem significativamente. Um fusível para um transformador de tensão pode ter características elétricas muito diferentes daquele projetado para um transformador de distribuição de alta capacidade. A correspondência adequada é essencial para uma proteção confiável.
A coordenação ajuda a garantir que o dispositivo de proteção mais próximo de uma falta opere primeiro, quando possível. Isto pode reduzir interrupções desnecessárias e permitir que seções saudáveis do sistema elétrico permaneçam energizadas.
Um fusível de transformador é um componente relativamente compacto com um papel importante na proteção elétrica. Seu valor vem de sua capacidade de responder a condições anormais de corrente, isolar transformadores defeituosos e, em aplicações de limitação de corrente, reduzir a energia que chega ao equipamento protegido.
Entretanto, uma proteção confiável depende de mais do que escolher um fusível com a corrente nominal correta. A classificação de tensão, a capacidade de interrupção, as características tempo-corrente, a irrupção do transformador, o nível de falta, o ambiente de instalação, a construção do transformador e a coordenação com outros dispositivos de proteção precisam ser considerados.
Para projetos de transformadores de média e alta tensão, selecionar o fusível correto na fase de projeto pode reduzir o risco de operação incômoda, melhorar o isolamento de falhas e oferecer suporte a uma distribuição de energia mais confiável.
