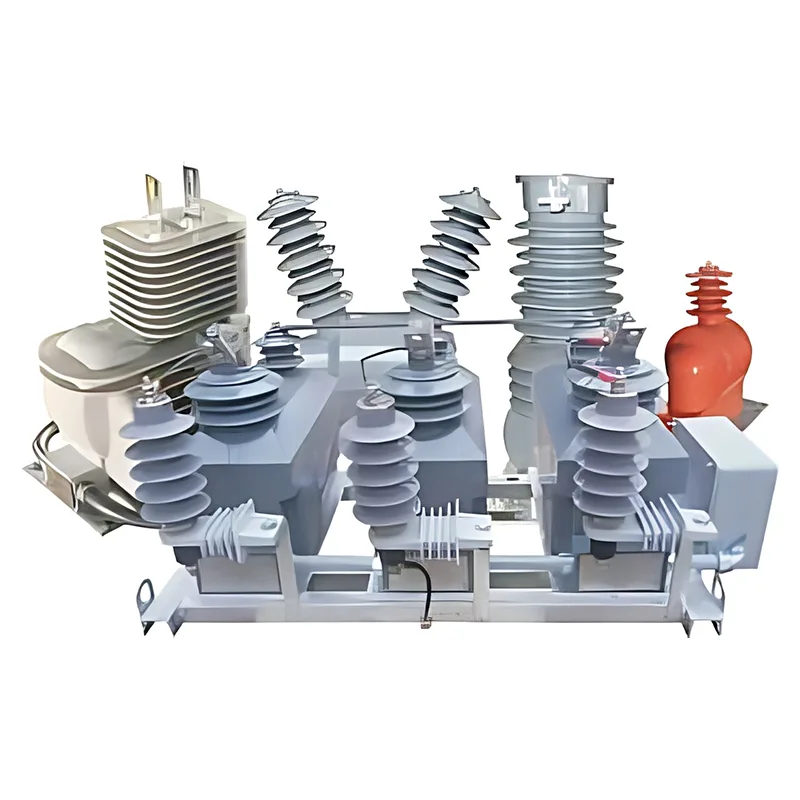

HuixingforneceMédiotransformadores de instrumento de tensão iumpara sistemas de distribuição de energia de 10 a 17,5 kV, suportando medição precisa de energia, monitoramento em tempo real e relés de proteção confiáveis para subestações e instalações elétricas externas.
Resumo do artigo:Os transformadores de instrumentos de média tensão são componentes essenciais nas modernas redes de distribuição elétrica. Ao converter altos valores de corrente e tensão em sinais padronizados, eles permitem que medidores, sistemas de monitoramento e relés de proteção operem com segurança e precisão. Este guia explica transformadores de corrente (TCs), transformadores de tensão (TPs), suas principais aplicações, especificações técnicas importantes e considerações de seleção. Ele também explora os benefícios de projetos integrados, adaptabilidade externa, desempenho em sobrecarga e conformidade com padrões. Para engenheiros, empreiteiros elétricos e profissionais de compras, a compreensão desses fatores ajuda a identificar transformadores de instrumentos adequados para sistemas de distribuição de energia confiáveis, eficientes e com economia de espaço.
Os transformadores de instrumentos de média tensão são dispositivos de medição elétrica projetados para reduzir altas correntes ou tensões primárias para valores secundários padronizados e mais baixos. Eles criam uma interface prática entre circuitos de potência de média tensão e equipamentos de medição, controle e proteção de baixa tensão.
Ao contrário dos transformadores de potência, que transferem energia elétrica entre circuitos em diferentes níveis de tensão, os transformadores de instrumentos fornecem principalmente medição elétrica e isolamento de sinal. Seu desempenho afeta diretamente a precisão dos sistemas de medição e a confiabilidade dos dispositivos de proteção.
Dois tipos principais são usados na distribuição de energia:
Em redes de média tensão, esses dispositivos são comumente instalados em subestações, conjuntos de manobra, estações de distribuição e instalações elétricas externas. Suas classificações e sistemas de isolamento devem corresponder às condições operacionais do equipamento que servem.
Os transformadores de instrumentos usam indução eletromagnética para reproduzir grandezas elétricas primárias como sinais secundários. Esses sinais são projetados para serem proporcionais aos valores originais dentro da faixa de precisão e condições operacionais especificadas.
Um transformador de corrente produz uma corrente secundária reduzida correspondente à corrente que flui através de seu circuito primário. Por exemplo, um TC 100/5 A tem uma relação de transformação nominal de 20:1. Nas condições de operação especificadas, uma corrente primária de 100 A corresponde a uma corrente secundária de aproximadamente 5 A.
Os transformadores de corrente são usados para medição de energia, monitoramento de carga e detecção de corrente de falta. Suas características de precisão e proteção devem ser adequadas ao equipamento conectado e à faixa de corrente esperada.
Um transformador de tensão reduz a tensão primária para uma tensão secundária mais baixa, adequada para equipamentos de medição e controle. A relação de transformação depende da tensão do sistema, das tensões nominais primária e secundária do transformador e da aplicação pretendida.
A combinação da medição de corrente e tensão em uma montagem coordenada pode simplificar o layout elétrico. Huixing oferece uma configuração integrada que combina três transformadores de corrente e três transformadores de tensão (3CT+3PT) em uma unidade compacta para instalações de distribuição adequadas.
Para obter informações adicionais sobre equipamentos elétricos relacionados, explore o site da Huixingsoluções de painéis isolados a gás.
Os transformadores de instrumentos de média tensão suportam funções de medição, monitoramento e proteção em redes de distribuição. A seleção da configuração apropriada ajuda os engenheiros elétricos a atender aos requisitos do projeto sem comprometer a segurança ou o desempenho da medição.
Em subestações externas, os transformadores de instrumentos fornecem sinais de medição para medidores de energia, sistemas de monitoramento e relés de proteção. Dados precisos de corrente e tensão apoiam o faturamento de eletricidade, a avaliação de carga e a tomada de decisões operacionais.
Os transformadores de instrumentos fornecem sinais elétricos para esquemas de proteção associados a linhas de distribuição, transformadores de potência, bancos de capacitores e painéis de distribuição. Durante condições operacionais anormais, esses sinais ajudam os relés a identificar falhas e iniciar ações de proteção apropriadas.
O espaço é muitas vezes limitado em estações de distribuição compactas e subestações pré-fabricadas. Um conjunto de transformador integrado pode reduzir o número de componentes instalados separadamente, simplificar a disposição dos equipamentos e ajudar os engenheiros a usar o espaço disponível no gabinete com mais eficiência.
Os equipamentos de distribuição externa devem resistir à exposição ambiental, mantendo ao mesmo tempo um isolamento confiável e um desempenho de medição. Transformadores de instrumentos adequadamente projetados podem ser integrados a interruptores montados em poste, unidades principais de anel e outros equipamentos externos compatíveis.
As especificações técnicas determinam se um transformador de instrumento é adequado para uma instalação elétrica específica. Os compradores devem avaliar a configuração nominal completa em vez de confiar apenas na tensão nominal.
| Parâmetro | Informações do produto Huixing | Por que é importante |
|---|---|---|
| Faixa de tensão de aplicação | Sistemas de 10–17,5 kV | Estabelece a faixa de aplicação pretendida de média tensão. |
| Configuração integrada | 3CT+3PT | Combina três transformadores de corrente e três transformadores de tensão em um conjunto. |
| Nível de isolamento | 17,5/38/95kV | Indica as classificações de isolamento especificadas; confirme as definições de teste aplicáveis e os requisitos de classificação. |
| Capacidade de sobrecarga atual | 120% de corrente contínua; 130%–150% por até 8 horas, conforme especificado | Ajuda a avaliar a adequação para cargas variadas dentro das condições operacionais declaradas. |
| Fator de segurança do instrumento | FS=5 | Relevante para a proteção de instrumentos de medição conectados sob condições específicas. |
| Tensão do enrolamento secundário | 3 kVef, conforme indicado na descrição do produto | Requer confirmação da documentação técnica do fabricante e da aplicação pretendida. |
| Padrões aplicáveis | IEC 60044-1, ANSI C57.13, IEC 61869-1 e IEC 61869-4 são referenciados na página do produto | Suporta avaliação de desempenho de medição, isolamento, testes e requisitos de aplicação. |
Nota: A tabela resume as informações publicadas na página do produto. Confirme as classificações exatas específicas do modelo, padrões e edições aplicáveis, condições de teste e especificações contratuais com o fabricante antes da compra. Não se deve presumir que os valores se aplicam de forma idêntica a todas as configurações.
A classe de precisão define o erro de medição permitido sob condições especificadas. A saída nominal, geralmente expressa em volt-amperes (VA), indica a carga que um transformador foi projetado para suportar enquanto atende aos requisitos de desempenho especificados.
Para aplicações de medição, os engenheiros devem avaliar a precisão de medição necessária e a carga do instrumento conectado. As aplicações de proteção exigem uma avaliação separada dos requisitos do relé, das condições de corrente de falta e do desempenho de proteção especificado do transformador.
O desempenho do isolamento deve corresponder à tensão máxima do sistema e aos níveis de resistência exigidos. As informações do produto da Huixing também especificam uma corrente térmica de curta duração de 80 vezes a corrente nominal por um segundo e uma corrente dinâmica de 2,5 vezes a referência de corrente térmica declarada. Como essas classificações são significativas, a interpretação exata e a aplicabilidade devem ser verificadas na documentação técnica do fabricante antes da aprovação da engenharia.
Os transformadores de instrumentos de média tensão integrados podem ajudar a melhorar a eficiência da instalação e simplificar o layout dos equipamentos. Os benefícios reais dependem do modelo selecionado, da disposição do conjunto de manobra, das condições ambientais e das especificações do projeto.
A combinação de transformadores de corrente e tensão em um conjunto pode reduzir a área ocupada necessária para componentes separados. Isto é particularmente útil em subestações compactas, estações de distribuição tipo caixa e instalações onde o espaço do painel é limitado.
A descrição do produto Huixing identifica o isolamento de resina fundida e a adequação ao ar livre como características principais. Sua configuração integrada também é descrita como utilizando buchas de parede externa tipo CPE para instalações compatíveis. As equipes do projeto devem confirmar as classificações ambientais exigidas, o arranjo de montagem, as condições de poluição e a exposição climática antes de especificar uma unidade.
Uma montagem coordenada pode simplificar o posicionamento dos componentes e a fiação secundária. Equipamentos pré-configurados também podem reduzir algum trabalho de montagem no local, embora a instalação ainda exija pessoal qualificado, conexões corretas de terminais e verificação em relação aos desenhos aprovados.
Transformadores de instrumentos adequadamente especificados fornecem os sinais de entrada exigidos por medidores, dispositivos de monitoramento e relés de proteção. Seu desempenho apoia decisões operacionais confiáveis, desde que toda a cadeia de medição e proteção seja corretamente projetada.
A escolha de um transformador de instrumento de média tensão requer coordenação entre projeto elétrico, integração de equipamentos, requisitos de segurança e planejamento de aquisições. Uma especificação detalhada ajuda a evitar incompatibilidades entre o transformador e o sistema conectado.
Trabalhando com um experientefabricante de transformador de instrumento de média tensãopode ajudar os compradores a esclarecer os requisitos técnicos antes da produção. Para instalações personalizadas, forneça o diagrama unifilar, as classificações do sistema, a descrição da aplicação e as dimensões de interface necessárias ao solicitar um orçamento.
A instalação correta é essencial para manter a precisão da medição e a segurança elétrica. Os transformadores de instrumentos devem ser instalados de acordo com os desenhos aprovados, as instruções do equipamento, os códigos elétricos aplicáveis e os procedimentos de segurança específicos do local.
Precauções de segurança importantes:Nunca abra o circuito do enrolamento secundário de um transformador de corrente energizado. Podem ocorrer tensões perigosas. Os circuitos secundários dos transformadores de potencial também devem ser protegidos contra curto-circuitos, e seu aterramento e proteção secundários devem seguir o projeto aprovado.
Os intervalos de manutenção devem seguir as recomendações do fabricante, as condições operacionais do local e os regulamentos aplicáveis. As inspeções típicas podem incluir a verificação de danos no isolamento, contaminação, conexões soltas, corrosão, superaquecimento e evidências de entrada de umidade.
Para instalações externas, a exposição ambiental e os níveis de poluição devem ser considerados ao planejar os cronogramas de inspeção e limpeza. Quaisquer leituras anormais ou defeitos visíveis devem ser avaliados por eletricista qualificado antes que o equipamento volte a funcionar.
Seu objetivo principal é converter altas correntes e tensões primárias em sinais secundários inferiores para medição, medição de energia, monitoramento e relés de proteção. Isto permite que instrumentos de baixa tensão e sistemas de proteção obtenham as informações elétricas necessárias para monitorar redes de média tensão.
Um transformador de corrente reduz a corrente primária para uma corrente secundária proporcional, enquanto um transformador de tensão reduz a tensão primária para uma tensão secundária proporcional. Ambos suportam medição e proteção, mas possuem classificações, arranjos de conexão e requisitos de segurança diferentes.
Huixing descreve seus transformadores de instrumento de média tensão para sistemas de distribuição de energia de 10–17,5 kV. Os compradores devem confirmar o modelo exato, a tensão máxima do sistema, o nível de isolamento, as relações de transformação e as especificações técnicas aplicáveis ao seu projeto.
Sim, modelos especificamente projetados e classificados para uso externo podem ser instalados em aplicações de distribuição externa adequadas. Antes da compra, verifique a adequação ambiental, o projeto de isolamento, os requisitos de montagem e a compatibilidade com o local de instalação.
Um conjunto integrado 3CT+3PT combina três transformadores de corrente e três transformadores de tensão em uma unidade. Pode economizar espaço e simplificar a disposição dos equipamentos em subestações compactas e outras instalações de distribuição compatíveis. A configuração deve ser verificada em relação ao diagrama elétrico e aos requisitos de medição do projeto.
Solicite uma folha de dados específica do modelo, desenhos técnicos aprovados, relações de transformação, classes de precisão, saídas nominais, classificações de isolamento, padrões aplicáveis e documentação de teste relevante. Para projetos customizados, confirme a interface de instalação e as conexões secundárias necessárias antes de aprovar o pedido.
Os transformadores de instrumentos de média tensão são essenciais para medições precisas, proteção eficaz e operação confiável em redes modernas de distribuição de energia. Sua adequação depende de taxas de transformação corretas, requisitos de precisão, desempenho de isolamento, capacidade de resistência a falhas e compatibilidade com a instalação elétrica completa. Projetos integrados podem oferecer benefícios adicionais onde o espaço e a eficiência da instalação são importantes.
A Huixing fornece soluções de transformadores de instrumentos de média tensão para aplicações de distribuição de 10–17,5 kV, incluindo requisitos de medição, monitoramento e proteção. Se você estiver planejando uma atualização de subestação, desenvolvendo um sistema de distribuição compacto ou adquirindo equipamentos para um projeto elétrico externo, revise cuidadosamente seus requisitos técnicos eContate-nospara discutir especificações do produto, opções de configuração e um orçamento adequado para o seu projeto.
