Resumo do artigo: A disjuntor de alta tensãoé um dispositivo de proteção crítico usado para controlar circuitos elétricos e interromper correntes de falha perigosas em sistemas de transmissão e distribuição.Huixingfornece disjuntores a gás SF₆ de tanque morto projetados para subestações externas, cobrindo tensões nominais de 40,5kV a 245kV, correntes nominais de 1600A a 4000A e correntes de interrupção de curto-circuito de 25kA a 63kA. Este artigo explica seu princípio de funcionamento, recursos técnicos, cenários de aplicação, critérios de seleção e principais parâmetros de desempenho.
Índice
- O que é um disjuntor de alta tensão?
- Por que é importante para a proteção do sistema de energia?
- Como funciona o disjuntor?
- Quais características técnicas os engenheiros devem considerar?
- Onde os disjuntores de alta tensão são usados?
- Principais parâmetros técnicos
- Como você deve selecionar o modelo certo?
- Perguntas frequentes
- Obtenha uma solução de disjuntor de alta tensão
O que é um disjuntor de alta tensão?
Um disjuntor de alta tensão é um dispositivo de comutação e proteção projetado para controlar circuitos elétricos sob condições normais de operação e interromper rapidamente a corrente quando ocorre uma falha. Ao contrário dos equipamentos comuns de proteção de baixa tensão, os disjuntores de alta tensão devem lidar com segurança com energia elétrica, tensões de isolamento e correntes de curto-circuito substancialmente mais altas.

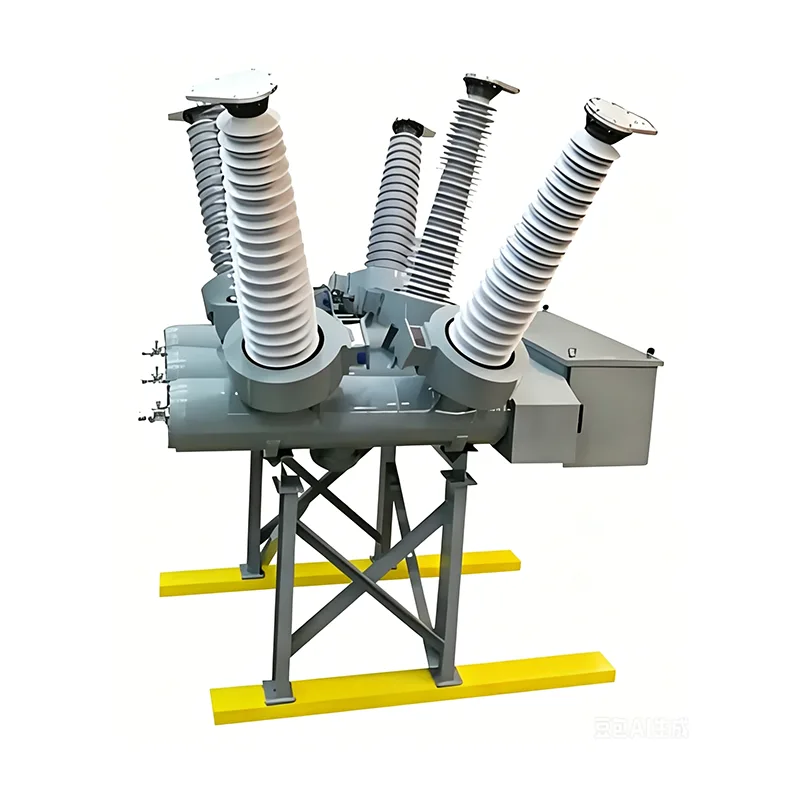

Para subestações externas e projetos de transmissão de energia, os disjuntores a gás SF₆ de tanque morto são amplamente utilizados porque combinam isolamento elétrico, capacidade de extinção de arco, desempenho de comutação mecânica e adaptabilidade ambiental externa em um sistema projetado.
De acordo com as especificações de produto publicadas pela Huixing, seu projeto de tanque morto cobre tensões nominais máximas de 40,5kV a 245kV, correntes nominais de 1600A a 4000A e correntes nominais de interrupção de curto-circuito de 25kA a 63kA. O produto foi projetado de acordo com os requisitos GB/T 1984 e IEC 62271-100.
Por que é importante para a proteção do sistema de energia?
As redes de transmissão e distribuição de energia devem continuar operando de forma confiável, apesar de mudanças de carga, eventos de comutação, condições ambientais e falhas elétricas inesperadas. Quando ocorre um curto-circuito, a corrente resultante pode aumentar rapidamente e causar forte estresse térmico e eletrodinâmico em transformadores, barramentos, cabos, geradores e outros equipamentos.
Um disjuntor de alta tensão devidamente selecionado ajuda a isolar a seção afetada antes que a falha cause danos mais amplos ao sistema. Suas principais funções incluem:
- Circuitos de abertura e fechamento durante operação normal.
- Interrupção de correntes de curto-circuito e falha.
- Isolamento de seções defeituosas de uma rede elétrica.
- Suporta proteção de relés e sistemas de comutação automatizados.
- Manter o isolamento dielétrico necessário após a interrupção.
- Fornecendo desempenho de comutação confiável em ciclos operacionais repetidos.
Por esta razão, a seleção do disjuntor deve basear-se não apenas nas classificações de tensão e corrente, mas também na capacidade de interrupção, nível de isolamento, sequência operacional, resistência mecânica, condições ambientais e requisitos específicos do projeto.
Como funciona o disjuntor?
O processo operacional básico envolve três etapas: detectar ou receber um comando de trip, separar mecanicamente os contatos e extinguir o arco elétrico gerado durante a separação dos contatos.
Em um disjuntor a gás SF₆, o gás fornece funções de isolamento e de extinção de arco. Quando os contatos se separam durante a interrupção da falta, um arco elétrico se forma entre eles. O disjuntor utiliza um mecanismo projetado de fluxo de gás para resfriar e deionizar o arco para que a corrente possa ser interrompida com segurança.
Tecnologia de extinção de arco duplo
O produto da Huixing combina princípios de autoenergia e de extinção de arco do tipo puffer. Sob condições de alta corrente de curto-circuito, o calor gerado pelo arco contribui para a rápida expansão do gás SF₆, criando um fluxo de gás de alta velocidade para a extinção do arco. Sob condições de corrente de curto-circuito mais baixas, a compressão mecânica produz um fluxo direcional de gás de alta pressão para resfriar o arco e reduzir a possibilidade de reignição.
Este princípio de operação duplo permite que o disjuntor resolva diferentes condições de corrente de falta, mantendo ao mesmo tempo um desempenho de interrupção controlado.
Quais características técnicas os engenheiros devem considerar?
Ao avaliar um disjuntor de alta tensão, os engenheiros normalmente precisam examinar em conjunto as características elétricas, mecânicas, ambientais e relacionadas à manutenção.
1. Ampla cobertura de tensão e corrente
A faixa publicada da Huixing se estende de 40,5kV a 245kV em tensão nominal máxima e de 1600A a 4000A em corrente nominal. Esta faixa permite que o equipamento atenda a diferentes aplicações externas de transmissão e subestações.
2. Alta capacidade de interrupção de curto-circuito
A faixa de corrente de interrupção de curto-circuito publicada atinge 25kA a 63kA. A capacidade de interrupção necessária deve sempre corresponder à corrente de falha potencial da instalação.
3. Desempenho de troca rápida
De acordo com as especificações publicadas, o tempo de interrupção é ≤60ms, o tempo de abertura é ≤30ms e o tempo de fechamento é ≤100ms. Essas características são importantes onde são necessários isolamento rápido de falhas e proteção coordenada.
4. Resistência Mecânica
A vida mecânica especificada é de 6.000 operações. A resistência mecânica é particularmente relevante para subestações onde a frequência de comutação e a confiabilidade operacional a longo prazo são considerações importantes de compra.
5. Adaptabilidade Ambiental
Equipamentos elétricos externos podem encontrar alta umidade, altitude elevada, ambientes corrosivos, variação de temperatura e outras condições específicas do local. Huixing afirma que a produção personalizada pode acomodar ambientes operacionais e requisitos técnicos especiais.
Onde os disjuntores de alta tensão são usados?
Os disjuntores de alta tensão são componentes essenciais em subestações e sistemas de transmissão de energia. A configuração apropriada depende da tensão do sistema, do nível de falha, do ambiente de instalação, dos requisitos de comutação e da arquitetura da rede.
| Aplicativo | Requisito Típico | Função Disjuntor |
|---|---|---|
| Subestações Externas | Alto isolamento e resistência ambiental | Comutação de carga e interrupção de falha |
| Expansão da Distribuição Urbana | Proteção de rede confiável | Isola circuitos com falha |
| Parques Industriais | Fonte de alimentação industrial estável | Controla e protege alimentadores de alta tensão |
| Usinas de Energia Renovável | Conexão e proteção à rede | Comutação e isolamento de falhas |
| Linhas de Transmissão | Alta capacidade de interrupção de curto-circuito | Protege redes de transmissão durante falhas |
| Projetos de Retrofit de Subestações | Compatibilidade com infraestrutura existente | Moderniza as funções de comutação e proteção |
Estas aplicações demonstram por que os disjuntores devem ser considerados parte de um sistema de proteção completo e não como componentes de comutação isolados.
Principais parâmetros técnicos
As especificações técnicas fornecem uma base objetiva para a seleção do modelo. As figuras a seguir resumem parâmetros importantes publicados para a série de disjuntores SF₆ tanque morto da Huixing.
| Parâmetro | Especificação publicada |
|---|---|
| Tensão Máxima Nominal | 40,5kV–245kV |
| Corrente nominal | 1600A–4000A |
| Frequência nominal | 50/60Hz |
| Corrente de interrupção de curto-circuito | 25kA–63kA |
| Tempo de pausa | ≤60ms |
| Horário de abertura | ≤30ms |
| Hora de fechamento | ≤100ms |
| Vida Mecânica | 6.000 operações |
| Descarga Parcial | 10pC |
| Taxa Anual de Vazamento SF₆ | ≤0,5% especificado nos parâmetros do produto |
| Padrões Aplicáveis | GB/T 1984, IEC 62271-100 |
Para projetos de engenharia, a especificação final deve ser confirmada em relação à ficha técnica completa, às condições do local, aos códigos de rede aplicáveis e aos cálculos de proteção específicos do projeto.
Como você deve selecionar o modelo certo?
A seleção de um disjuntor de alta tensão requer mais do que corresponder à tensão nominal do sistema. Uma avaliação sistemática pode reduzir problemas de compatibilidade durante a instalação e comissionamento.
- Confirme a tensão do sistema:Selecione uma tensão nominal apropriada para os requisitos reais de rede e isolamento.
- Calcule a classificação atual necessária:Considere a corrente de carga contínua, a expansão esperada e as condições operacionais.
- Determine a corrente de falha:A corrente nominal de interrupção de curto-circuito deve ser suficiente para o nível de falta prospectivo calculado.
- Verifique os requisitos de isolamento:Revise a tensão suportável à frequência de alimentação, a tensão suportável ao impulso do raio e a distância de fuga.
- Avalie a sequência operacional:Confirme se o disjuntor suporta a sequência necessária de abertura, fechamento e religamento.
- Revise as condições ambientais:Considere altitude, umidade, temperatura, poluição e corrosão no local de instalação.
- Verifique os requisitos de controle:Confirme a tensão do circuito de controle, a tensão do motor, os requisitos do aquecedor e a compatibilidade da interface.
- Verifique os padrões aplicáveis:Garantir que os equipamentos selecionados atendam aos padrões e especificações técnicas exigidas pelo projeto.
Para projetos com condições ambientais ou elétricas incomuns, a engenharia personalizada pode ser valiosa. Huixing afirma que oferece suporte à produção personalizada para requisitos como alta altitude, alta umidade, ambientes corrosivos, níveis de tensão especiais e parâmetros de interrupção específicos.
Perguntas frequentes
Qual é a finalidade principal de um disjuntor de alta tensão?
Seu principal objetivo é controlar circuitos de alta tensão durante a operação normal e interromper correntes anormais, principalmente correntes de curto-circuito, para ajudar a proteger equipamentos elétricos e manter a segurança do sistema.
Que faixa de tensão o disjuntor da Huixing cobre?
Os parâmetros do produto publicados abrangem tensões máximas nominais de 40,5 kV a 245 kV, com diferentes configurações disponíveis em toda a faixa.
Por que o SF₆ é usado neste tipo de disjuntor?
O SF₆ possui fortes características de isolamento elétrico e de extinção de arco, permitindo que ele execute funções relacionadas ao isolamento e à interrupção dentro do projeto do disjuntor.
Qual é a diferença entre autoenergia e extinção de arco puffer?
A extinção do arco com autoenergia utiliza a energia associada ao arco para gerar fluxo de gás, enquanto a tecnologia puffer comprime mecanicamente o gás para criar um fluxo direcional de alta pressão. O projeto referenciado combina ambos os princípios para diferentes condições de curto-circuito.
O disjuntor pode ser personalizado para condições especiais de instalação?
Sim. Huixing afirma que sua produção pode ser personalizada para condições como alta altitude, alta umidade, ambientes corrosivos, níveis de tensão especiais e requisitos específicos de interrupção.
Obtenha uma solução de disjuntor de alta tensão
A escolha do equipamento de comutação de alta tensão correto é uma decisão de engenharia que deve ser apoiada por parâmetros elétricos precisos, requisitos ambientais, cálculos de proteção e condições de instalação. A Huixing fornece disjuntores a gás SF₆ de tanque morto para subestações externas e aplicações de transmissão, com classificações de tensão publicadas de 40,5kV a 245kV e opções personalizadas para diferentes requisitos de projeto. Se você estiver planejando uma nova subestação, projeto de transmissão, conexão à rede de energia renovável ou modernização de equipamentos,Contate-nospara discutir seus requisitos de tensão, corrente, capacidade de interrupção, ambientais e de configuração e solicitar uma solução técnica adequada.
