Como os pára-raios de média tensão podem fortalecer a confiabilidade dos modernos sistemas de distribuição de energia

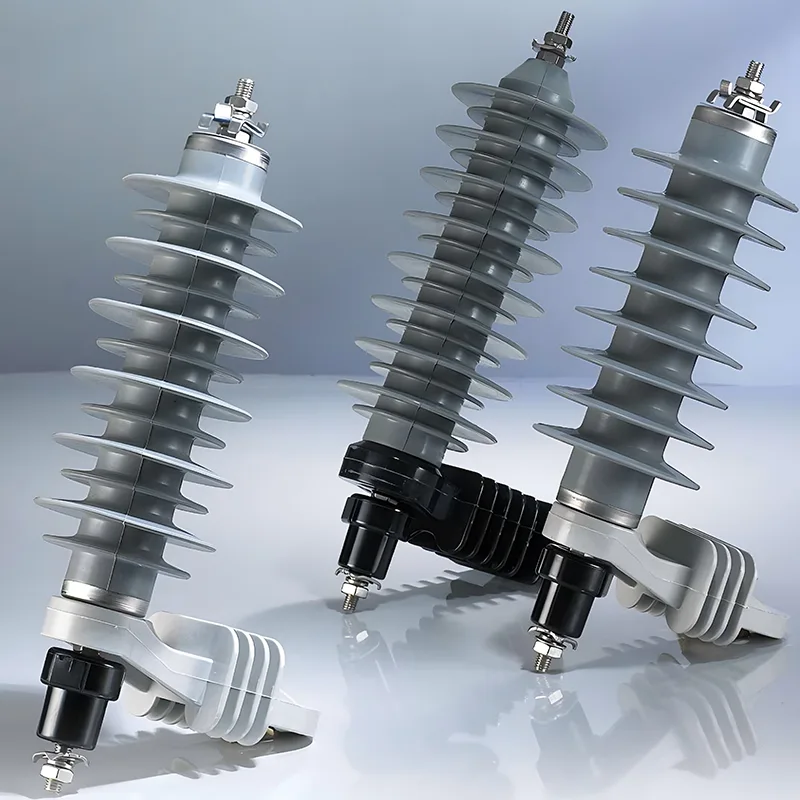

HuixingsuprimentosPára-raios de média tensãoprojetado para sistemas de distribuição de energia de 10 a 35 kV, ajudando a proteger transformadores, painéis de distribuição, terminações de cabos, linhas aéreas e equipamentos de subestações contra sobretensões transitórias prejudiciais. Com um design de óxido de zinco sem intervalos, esses pára-raios fornecem rápida supressão de surtos, desempenho confiável em ambientes externos e requisitos reduzidos de manutenção para aplicações industriais e de serviços públicos exigentes.

As redes de distribuição de média tensão enfrentam sobretensões transitórias causadas por descargas atmosféricas e manobras. Se estes surtos não forem controlados, podem causar tensão no isolamento, danificar equipamentos elétricos, interromper o fornecimento de energia e aumentar os custos de manutenção. Os pára-raios de média tensão fornecem um caminho dedicado para energia de surto, mantendo alta resistência durante condições normais de operação. A Huixing oferece soluções para redes de 10 a 35 kV, usando tecnologia de óxido de zinco sem intervalos e compostos de borracha de silicone ou invólucros de porcelana. Sua aplicação abrange linhas de distribuição aéreas, transformadores, quadros de distribuição, subestações, transições de cabos e equipamentos de distribuição externa. Selecionar a tensão nominal correta, MCOV, capacidade de descarga, local de instalação e projeto ambiental é essencial para uma proteção confiável contra sobretensão.

Índice

1. O que são pára-raios de média tensão?
2. Como funcionam os pára-raios de média tensão?
3. Onde são usados ​​os pára-raios de média tensão?
4. Quais são as principais vantagens de desempenho?
5. Como você deve selecionar o pára-raios certo?
6. Compreendendo as especificações técnicas
7. Considerações sobre instalação e manutenção
8. Perguntas frequentes
9. Conclusão

O que são pára-raios de média tensão?

Os pára-raios de média tensão são dispositivos elétricos de proteção instalados em redes de distribuição de média tensão para limitar sobretensões transitórias. Eles são particularmente importantes em sistemas de 10 a 35 kV, onde impulsos de raios e eventos de comutação podem gerar níveis de tensão significativamente acima das condições normais de operação.

O objetivo básico de um pára-raios é evitar que tensões transitórias excessivas atinjam equipamentos elétricos sensíveis. Sob tensão normal do sistema, o pára-raios permanece altamente resistivo e permite apenas uma pequena corrente de fuga. Quando ocorre um surto, seus elementos não lineares de óxido de zinco reduzem rapidamente sua resistência e conduzem a corrente de surto em direção ao solo.

Este princípio de funcionamento permite que o pára-raios atue como uma barreira protetora entre a rede elétrica e equipamentos valiosos. A proteção adequadamente coordenada pode ajudar a reduzir o estresse de isolamento, falhas de equipamentos, interrupções não planejadas e custos de manutenção associados.

Como funcionam os pára-raios de média tensão?

Os pára-raios modernos geralmente usam tecnologia de varistor de óxido metálico baseada em óxido de zinco. As características elétricas não lineares do óxido de zinco permitem que o dispositivo responda de forma diferente dependendo da tensão aplicada.

1. Operação normal:O pára-raios opera na tensão normal do sistema, mantendo uma corrente de fuga muito baixa.
2. Ocorrência de surto:Uma queda de raio ou operação de comutação produz uma sobretensão transitória rápida.
3. Condução rápida:Os elementos de óxido de zinco tornam-se altamente condutores à medida que a tensão aumenta.
4. Descarga de energia:O excesso de energia de surto é desviado com segurança através do caminho de aterramento do pára-raios.
5. Recuperação de tensão:Após o desaparecimento do transitório, o pára-raios retorna ao seu estado operacional de alta resistência.

A ausência de uma lacuna de série convencional também elimina certos problemas de envelhecimento e isolamento relacionados com a lacuna. Isto torna a configuração sem intervalos particularmente adequada para proteção contínua em sistemas de distribuição modernos.

Onde são usados ​​os pára-raios de média tensão?

A proteção contra surtos de média tensão pode ser implantada em vários pontos de uma rede de distribuição. A localização correta depende da configuração da rede, do nível de isolamento do equipamento, da exposição a raios e das condições transitórias esperadas.

Linhas Aéreas de Distribuição

Os pára-raios podem ser instalados em linhas troncais, ramais e cantos de linhas de redes aéreas de 10 a 35 kV. Esses locais estão particularmente expostos a raios e condições atmosféricas. A proteção contra surtos ajuda a limitar o estresse transitório no isolamento da linha e nos equipamentos conectados.

Transformadores de Distribuição e Aparelhagem

A instalação de pára-raios perto de transformadores de média tensão, quadros de distribuição e outros equipamentos críticos ajuda a evitar que sobretensões excessivas atinjam seus sistemas de isolamento. Isto é especialmente importante quando equipamentos caros representam uma parte importante do investimento na rede.

Subestações

As aplicações em subestações podem incluir seções de barramentos, circuitos de transformadores de instrumentos, equipamentos de compensação de potência reativa e outras instalações de média tensão. A proteção coordenada contra surtos ajuda a melhorar a estratégia geral de proteção de isolamento.

Transições de cabo para sobrecarga

Locais onde cabos subterrâneos se conectam a linhas aéreas podem enfrentar diferentes condições transitórias. Os pára-raios podem ser posicionados nesses pontos de transição para reduzir a tensão de tensão transferida para os sistemas de cabos e equipamentos conectados.

Equipamento de distribuição externa

Os equipamentos elétricos externos devem resistir à umidade, poluição, variações de temperatura e outras tensões ambientais. Os invólucros dos pára-raios feitos de compósitos de borracha de silicone ou porcelana adequados podem fornecer a proteção mecânica e ambiental necessária para implantação em ambientes externos.

Quais são as principais vantagens de desempenho?

Um pára-raios adequadamente projetado deve fornecer mais do que um simples desvio de surtos. Sua construção, características elétricas, resistência ambiental e requisitos de manutenção afetam o desempenho a longo prazo.

• Resposta transitória rápida:A tecnologia de óxido de zinco permite uma resposta rápida a condições de tensão anormais.
• Descarga de energia eficaz:O pára-raios desvia a energia excessiva do equipamento protegido.
• Baixo vazamento durante a operação normal:As características não lineares mantêm alta resistência sob tensão normal do sistema.
• Resistência às intempéries:Os materiais de carcaça adequados ajudam o pára-raios a suportar a umidade e a poluição externas.
• Baixos requisitos de manutenção:A estrutura relativamente simples e sem intervalos suporta a inspeção visual de rotina em vez da complexa manutenção diária.
• Aplicação flexível:Diferentes configurações de tensão nominal podem suportar uma ampla gama de redes de média tensão.
• Proteção aprimorada do equipamento:A limitação de surtos ajuda a reduzir o estresse elétrico em transformadores, painéis de distribuição, cabos e sistemas de isolamento.

Como você deve selecionar o pára-raios certo?

A escolha de um pára-raios deve ser baseada nas condições elétricas e ambientais reais, e não apenas na tensão nominal. Os engenheiros e as equipes de compras devem revisar vários parâmetros antes de selecionar um modelo.

1. Tensão do sistema:Confirme a tensão nominal e máxima de operação da rede.
2. MCOV:Selecione uma tensão operacional contínua máxima apropriada para o sistema e arranjo de aterramento.
3. Exposição a surtos:Considere atividade de relâmpagos, exposição de linhas aéreas, eventos de comutação e configuração de rede.
4. Capacidade de descarga:Verifique as características do impulso atmosférico e do impulso de comutação em relação à aplicação esperada.
5. Material da carcaça:Considere composto de borracha de silicone ou porcelana de acordo com os requisitos mecânicos e ambientais.
6. Ambiente de instalação:Avalie umidade, poluição, altitude, temperatura e exposição externa.
7. Coordenação com equipamentos:Certifique-se de que as características de proteção do pára-raios estejam coordenadas com os níveis de isolamento do equipamento a jusante.

Para projetos de aquisição, também é útil confirmar desenhos técnicos, padrões aplicáveis, requisitos de inspeção, embalagem, condições de entrega e capacidades de personalização com ofabricante de equipamentos elétricosantes de fazer um pedido.

Compreendendo as especificações técnicas

As especificações técnicas fornecem as informações necessárias para combinar um pára-raios com uma rede específica de média tensão. A linha de produtos da Huixing inclui modelos YH5W cobrindo diferentes níveis de tensão nominal, com parâmetros correspondentes de MCOV e corrente de impulso.

A linha completa de produtos se estende a níveis de tensão adicionais, incluindo modelos de 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV e 69kV. A configuração apropriada deve sempre ser determinada a partir dos requisitos reais do sistema e das especificações de engenharia.

Considerações sobre instalação e manutenção

Mesmo um pára-raios tecnicamente capaz requer instalação apropriada para obter proteção eficaz. A conexão entre o pára-raios, o equipamento protegido e o sistema de aterramento deve ser projetada para minimizar o comprimento desnecessário do condutor e a impedância durante um evento transitório rápido.

A manutenção de rotina deve incluir inspeção visual e verificação das condições de instalação. Deve ser dada especial atenção a:

• Condição da caixa e sinais de danos mecânicos.
• Integridade de conexão e aterramento.
• Evidência de contaminação ou exposição ambiental anormal.
• Sinais de superaquecimento ou atividade de descarga anormal.
• Compatibilidade entre a classificação do pára-raios e a tensão real do sistema.

Para instalações externas, as condições ambientais devem ser consideradas durante toda a vida útil do produto. Os procedimentos corretos de instalação, aterramento, inspeção e substituição são partes essenciais de uma estratégia eficaz de proteção contra surtos.

Perguntas frequentes

Para quais sistemas de tensão os pára-raios de média tensão são projetados?

A Huixing fornece pára-raios de média tensão para aplicações de distribuição de energia de 10–35kV, com múltiplas configurações YH5W disponíveis para diferentes requisitos elétricos.

Qual é a principal função de um pára-raios?

Um pára-raios limita a sobretensão transitória causada por eventos como quedas de raios e operações de comutação. Ele desvia a energia excessiva através de um caminho de descarga controlado para ajudar a proteger o equipamento elétrico e o isolamento.

Por que o óxido de zinco é usado em pára-raios modernos?

O óxido de zinco possui características de tensão-corrente fortemente não lineares. Ele pode manter uma resistência relativamente alta durante a operação normal e, ao mesmo tempo, tornar-se altamente condutivo durante um evento de sobretensão, permitindo uma rápida limitação de surto sem depender de uma lacuna em série tradicional.

Onde um pára-raios de média tensão deve ser instalado?

Locais típicos incluem linhas de distribuição aéreas, terminais de transformadores, painéis de distribuição, subestações, transições de cabos para aéreos e equipamentos de distribuição externa. O ponto final de instalação deve ser determinado de acordo com o projeto de proteção do sistema.

O que os compradores devem verificar antes de fazer o pedido?

Os compradores devem verificar a tensão do sistema, MCOV, requisitos de corrente de impulso, arranjo de aterramento, material do invólucro, condições ambientais, padrões técnicos aplicáveis, dimensões de instalação, requisitos de inspeção e documentação específica do projeto.

Conclusão

Os pára-raios de média tensão desempenham um papel importante na proteção da infraestrutura de distribuição de 10–35 kV contra sobretensões transitórias causadas por raios e operações de comutação. A tecnologia de óxido de zinco sem intervalos, a seleção apropriada de MCOV, os materiais de carcaça adequados e a instalação correta podem trabalhar juntos para melhorar a proteção do equipamento e a confiabilidade da rede. A Huixing fornece múltiplas configurações de pára-raios para linhas de distribuição, subestações, transformadores, painéis de distribuição, conexões de cabos e equipamentos elétricos externos. Se você estiver planejando um novo projeto de distribuição ou substituindo equipamentos de proteção contra surtos existentes,Contate-nospara discutir seu nível de tensão, requisitos técnicos, ambiente de aplicação e necessidades de aquisição personalizadas com a equipe Huixing.
