Huixingfornece soluções de equipamentos de energia para sistemas de transmissão e distribuição, incluindoDisjuntor de alta tensãoprojetado para subestações externas e projetos de energia de alta tensão. Usando um projeto de disjuntor a gás SF₆ de tanque morto com tecnologia de extinção de arco duplo, este equipamento ajuda a controlar circuitos elétricos, interromper falhas de curto-circuito e apoiar a operação confiável da rede. A compreensão de seus princípios de funcionamento, especificações técnicas e critérios de seleção permite que concessionárias, empreiteiros de EPC e usuários de energia industrial tomem decisões de compra informadas.
Um disjuntor de alta tensão é um dispositivo de proteção essencial nos sistemas de energia elétrica modernos. Ele comuta circuitos durante a operação normal e interrompe correntes de falha quando ocorrem condições elétricas anormais. O portfólio de disjuntores de alta tensão a gás SF₆ de tanque morto da Huixing cobre níveis de tensão nominais de 40,5 kV a 245 kV, com opções de corrente nominal de interrupção de curto-circuito variando de 25 kA a 63 kA. Seu projeto de extinção de arco duplo combina princípios de autoenergia e do tipo puffer para suportar interrupção confiável sob diferentes condições de falta. Este guia explica o mecanismo operacional, as principais vantagens, aplicações, parâmetros técnicos, considerações de seleção e práticas de manutenção que os engenheiros elétricos e compradores de projetos devem compreender antes de escolher um disjuntor.
Um disjuntor de alta tensão é um dispositivo de comutação e proteção projetado para estabelecer, transportar e interromper a corrente elétrica em sistemas de energia de alta tensão. Ao contrário de uma chave convencional, ela deve ser capaz de interromper correntes de falta que podem atingir níveis extremamente elevados durante curtos-circuitos.
Quando ocorre uma falta, o sistema de proteção detecta condições elétricas anormais e envia um comando de disparo ao disjuntor. Seu mecanismo de operação separa os contatos e o sistema de extinção de arco extingue o arco elétrico formado durante a interrupção. Este processo isola o circuito afetado e ajuda a limitar danos a transformadores, linhas de transmissão, barramentos e outros equipamentos conectados.

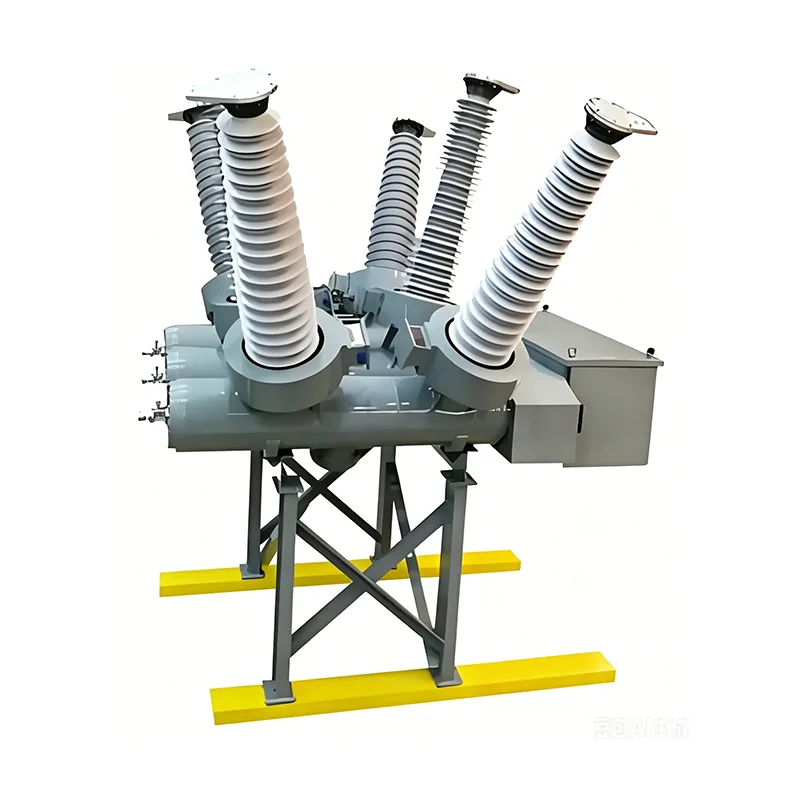

A solução apresentada pela Huixing usa umdisjuntor de gás SF₆ de tanque morto. Em um projeto de tanque morto, o conjunto do interruptor é alojado dentro de um invólucro metálico aterrado. O gás SF₆ serve como meio isolante e de extinção de arco no projeto de produto especificado.
Para concessionárias de energia e projetos de engenharia industrial, selecionar o disjuntor correto é essencial para obter proteção confiável contra falhas, flexibilidade operacional e desempenho coordenado do sistema elétrico.
Saiba mais sobre o disjuntor de alta tensão da Huixing e suas configurações técnicas disponíveis.
O processo operacional combina sinais de proteção elétrica, um sistema de acionamento mecânico e um mecanismo de extinção de arco. Cada parte deve responder corretamente para garantir que o disjuntor interrompa a corrente com segurança.
Durante a operação normal, os contatos do disjuntor permanecem fechados, permitindo que a corrente flua através do circuito. O equipamento deve transportar sua corrente nominal especificada sem exceder o aumento de temperatura e os limites operacionais aplicáveis.
Os relés de proteção monitoram parâmetros elétricos como corrente e tensão. Quando um curto-circuito ou outra condição anormal atende aos critérios de proteção configurados, o relé envia um sinal de disparo ao mecanismo de controle do disjuntor.
Após receber o comando de trip, o mecanismo operacional separa os contatos. Um arco elétrico se forma entre eles porque a corrente continua através do meio ionizado por um curto período. O interruptor do disjuntor deve controlar e extinguir este arco de forma eficaz.
O produto da Huixing usa uma abordagem de extinção de arco duplo combinando princípios de autoenergia e do tipo puffer. Sob condições de corrente de curto-circuito mais elevadas, o calor gerado pelo arco ajuda a expandir o gás SF₆ e a criar um fluxo de gás de alta velocidade. Sob condições de corrente de falta mais baixas, a compressão mecânica gera um jato de gás direcional para resfriar a região do arco.
Uma vez extinto o arco, o espaço entre os contatos deve recuperar rigidez dielétrica suficiente para suportar a tensão de recuperação transitória. Isso ajuda a evitar que o arco reacenda e oferece suporte ao isolamento de falhas bem-sucedido.
Para projetos de transmissão e transformação externa, o desempenho do disjuntor afeta a segurança do sistema, o planejamento de manutenção e os custos operacionais de longo prazo. As principais vantagens de um disjuntor SF₆ tanque morto adequadamente especificado incluem o seguinte.
Esses benefícios dependem de engenharia, instalação, comissionamento e manutenção corretos. Um disjuntor deve sempre ser selecionado de acordo com o estudo real da rede e os padrões de projeto aplicáveis, e não apenas com descrições gerais do produto.
Os disjuntores de alta tensão são usados sempre que as redes elétricas exigem comutação controlada e interrupção confiável de correntes de falta. Os modelos SF₆ de tanque morto da Huixing destinam-se principalmente a subestações externas e projetos de transmissão e transformação de energia.
As subestações usam disjuntores para controlar alimentadores de entrada e saída, circuitos de transformadores e seções de barramentos. Eles ajudam a isolar falhas enquanto permitem que partes não afetadas da rede permaneçam em serviço quando o esquema de proteção e comutação permitir.
Grandes instalações industriais e parques industriais podem exigir conexões de alta tensão para suportar equipamentos de produção, grandes motores e transformadores de distribuição. Disjuntores adequadamente classificados fornecem uma importante camada de proteção para essas instalações elétricas.
Os projetos de energia solar e eólica requerem equipamentos de comutação e proteção entre instalações de geração, sistemas coletores, transformadores e o ponto de conexão à rede. A seleção do disjuntor deve levar em conta o nível de tensão do projeto, a contribuição da corrente de falta, a coordenação da proteção e as condições operacionais.
À medida que as concessionárias expandem subestações ou substituem equipamentos antigos, os novos disjuntores devem ser compatíveis com as classificações elétricas, layout físico, circuitos de controle e esquema de proteção da rede existente.
Para cada aplicação, os engenheiros devem verificar se o modelo selecionado satisfaz o nível de falha do projeto, os requisitos de isolamento, as tarefas de comutação e as condições ambientais.
Os engenheiros elétricos devem avaliar mais do que a tensão nominal ao comparar disjuntores de alta tensão. Capacidade de interrupção, corrente contínua, níveis de resistência de isolamento, tempos de operação, resistência mecânica e requisitos de controle influenciam a adequação.
| Parâmetro Técnico | Informações do produto Huixing | Por que é importante |
|---|---|---|
| Faixa de tensão nominal | 40,5–245 kV | Deve corresponder à classe de tensão do sistema e aos requisitos de coordenação de isolamento. |
| Faixa de corrente nominal | 1.600–4.000 A, dependendo do modelo | Determina a capacidade de transporte de corrente contínua especificada. |
| Corrente nominal de interrupção de curto-circuito | 25–63 kA, dependendo do modelo | Deve ser suficiente para a possível corrente de curto-circuito no ponto de instalação. |
| Frequência nominal | 50/60Hz | Deve corresponder à frequência do sistema de potência. |
| Tensão suportável de frequência industrial | Dependente do modelo; os valores publicados incluem 140 kV e níveis superiores | Suporta avaliação do desempenho do isolamento sob condições de teste específicas. |
| Tensão suportável de impulso relâmpago | Dependente do modelo; os valores publicados variam de 325 kV a 1.050 kV | Indica a capacidade especificada do sistema de isolamento para suportar sobretensões de impulso. |
| Resistência mecânica | 6.000 ciclos operacionais listados | Ajuda a avaliar a vida operacional mecânica sob as condições de teste definidas. |
| Horário de abertura | 30 ms ou menos, conforme publicado | Afeta a proteção e o desempenho da comutação dentro da sequência completa de interrupção. |
| Tempo de pausa | 60 ms ou menos, conforme publicado | Indica o tempo necessário para interromper a corrente nas condições especificadas. |
| Padrões aplicáveis | GB/T 1984 e IEC 62271-100 estão listados | Fornece uma base para a revisão de testes de produtos e requisitos de conformidade. |
Nota importante de seleção:Os valores acima resumem a página do produto e não são um cronograma completo de classificação modelo por modelo. As classificações individuais variam de acordo com a classe de tensão e a configuração. Os compradores devem solicitar a ficha técnica mais recente e confirmar todos os valores exigidos para o modelo exato antes de aprovar a compra.
A escolha de um disjuntor de alta tensão requer coordenação entre a equipe de projeto elétrico, o fornecedor do equipamento, o empreiteiro do projeto e a concessionária operacional. A lista de verificação a seguir fornece um ponto de partida prático.
A Huixing oferece configurações de produtos para diferentes requisitos de tensão e corrente, com personalização disponível para determinadas condições do projeto. Os engenheiros devem enviar as especificações da rede e os requisitos do projeto para garantir que o disjuntor proposto corresponda à aplicação real.
Mesmo um disjuntor bem projetado requer um programa adequado de inspeção e manutenção. A frequência e o escopo da manutenção devem seguir as instruções do fabricante, os regulamentos aplicáveis, o histórico operacional e a avaliação de risco do local.
Atividades importantes de manutenção podem incluir:
SF₆ é um potente gás de efeito estufa. O manuseio de gases, a prevenção de vazamentos, a recuperação e o descarte devem seguir as regulamentações ambientais aplicáveis e os procedimentos do fabricante. Qualquer manutenção envolvendo equipamentos de alta tensão ou gás pressurizado deve ser realizada por pessoal qualificado utilizando procedimentos de segurança aprovados.
Uma estratégia de manutenção proativa ajuda a identificar problemas em desenvolvimento antes que afetem a disponibilidade do equipamento e oferece suporte a um planejamento do ciclo de vida mais previsível.
Sua principal função é comutar circuitos elétricos e interromper correntes de falta quando solicitado pelo sistema de proteção. Ajuda a isolar falhas e proteger os equipamentos conectados contra as consequências de condições elétricas anormais.
A Huixing lista opções de tensão nominal de 40,5 kV a 245 kV para seu portfólio de disjuntores a gás SF₆ de tanque morto. As classificações exatas e os parâmetros técnicos associados dependem do modelo selecionado.
SF₆ possui fortes propriedades dielétricas e de extinção de arco, tornando-o adequado para certos projetos de interrupção de alta tensão. Por ser também um potente gás de efeito estufa, a vedação eficaz, o monitoramento de vazamentos, a recuperação e o manuseio responsável são importantes.
A corrente nominal refere-se à corrente que o disjuntor foi projetado para transportar continuamente sob condições especificadas. A corrente nominal de interrupção de curto-circuito refere-se ao nível de corrente de falta que foi projetado para interromper sob condições de teste definidas. Ambas as classificações devem atender aos requisitos do sistema.
Use a corrente de curto-circuito prevista calculada para o ponto de instalação e, em seguida, verifique a classificação necessária e as condições aplicáveis do sistema com a equipe de projeto elétrico. A capacidade de interrupção selecionada deve ser adequada ao nível de falta da rede e às tarefas de comutação especificadas.
Huixing indica que a produção personalizada está disponível para determinados requisitos de engenharia, incluindo parâmetros elétricos especiais e condições ambientais desafiadoras. Forneça a tensão, a corrente, a capacidade de interrupção necessárias, as condições do local e a documentação do projeto para confirmar a viabilidade.
A página do produto da Huixing lista GB/T 1984 e IEC 62271-100. Os compradores devem confirmar a edição aplicável, a documentação de teste de tipo necessária, os regulamentos locais e quaisquer padrões adicionais específicos do projeto antes de fazer um pedido.
Um disjuntor de alta tensão é um componente crítico nos sistemas de transmissão e distribuição de energia, suportando operações normais de comutação e interrupção rápida de falhas. Ao selecionar o equipamento, os engenheiros devem avaliar a tensão nominal, a corrente contínua, a capacidade de interrupção de curto-circuito, os níveis de resistência do isolamento, o desempenho operacional, as condições ambientais e os requisitos de manutenção como um conjunto integrado de critérios. O portfólio de disjuntores a gás SF₆ tanque morto da Huixing, cobrindo classes de tensão de 40,5–245 kV e incorporando tecnologia de extinção de arco duplo, oferece opções para subestações externas, sistemas de energia industriais, conexões de energia renovável e projetos de rede de transmissão. Para identificar a configuração apropriada para sua aplicação, explore as soluções de disjuntores de alta tensão da Huixing eContate-nospara discutir suas especificações técnicas, solicitar documentação específica do modelo e obter um orçamento adaptado ao seu projeto de energia.
