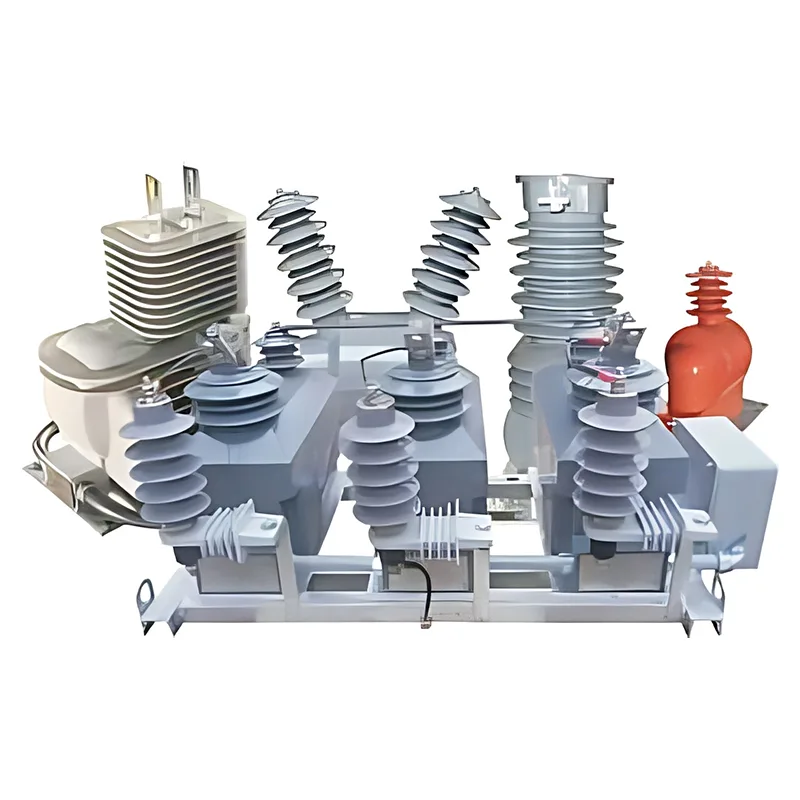

Transformadores de instrumentos de média tensão

Os transformadores de instrumentos de média tensão são unidades centrais de detecção e medição para sistemas de distribuição de energia de 10–17,5 kV. Eles reduzem com precisão altas correntes e tensões em sinais padrão de baixo nível para medição de energia, monitoramento de sistema e relés de proteção. Servindo como ligações vitais entre circuitos de energia de alta tensão e sistemas de controlo de baixa tensão, cumprem as normas internacionais e fornecem suporte de dados sólido para um funcionamento da rede seguro, eficiente e estável.

Aplicações de campo primário

Circuitos de Medição e Proteção em Subestações Externas

Instalados em circuitos de medição e proteção de subestações externas de 10 a 17,5 kV, eles coletam sinais de corrente e tensão de forma síncrona para atender aos requisitos de medição de energia de alta precisão. Totalmente compatíveis com IEC 60044-1 e ANSI C57.13, eles alcançam coleta de dados altamente precisa e estável para faturamento de energia e gerenciamento de operação da rede.

Circuitos de Proteção para Linhas e Equipamentos de Distribuição

Aplicados em circuitos de proteção de linhas de distribuição de média tensão, transformadores de potência e bancos de capacitores, esses transformadores suportam uma corrente térmica nominal de curta duração de 80In por 1 segundo e uma corrente dinâmica nominal de 2,5×80In. Eles capturam rapidamente sinais de falha para suportar sobrecarga e proteção contra curto-circuito em equipamentos de energia.

Acessório para equipamento elétrico externo

Personalizados como componentes integrados correspondentes para interruptores externos montados em poste, unidades principais de anel e outros equipamentos de energia externos, eles são equipados com buchas de parede externas do tipo CPE. Esta estrutura permite uma operação estável ao ar livre sem caixas de proteção adicionais ou estruturas auxiliares.

Instalações de distribuição compacta com espaço limitado

Ideais para estações de distribuição compactas com espaço limitado e subestações tipo caixa, esses transformadores fundidos integrados combinam 3CT e 3PT em uma única unidade para reduzir significativamente o espaço de instalação. Com um nível de isolamento terminal de 600 V, eles se adaptam perfeitamente a layouts de equipamentos de energia densamente organizados.

Vantagens técnicas atraentes

Os transformadores de instrumentos de média tensão apresentam cinco vantagens técnicas proeminentes, tornando-os produtos ideais para redes modernas de distribuição de média tensão:

Design Integrado Economiza Espaço e Reduz Custos

A estrutura fundida completa que integra 3CT e 3PT elimina a instalação separada de transformadores de corrente e tensão. Ele minimiza efetivamente o espaço de instalação, simplifica a fiação no local e reduz os custos gerais de construção do projeto.

Adaptabilidade externa superior e confiabilidade operacional

Adotando isolamento de resina fundida de alto desempenho com um nível de isolamento de 17,5/38/95kV, eles oferecem excelente resistência às intempéries e são adequados para instalação externa direta. Eles podem suportar impactos térmicos e eletrodinâmicos severos causados ​​por curtos-circuitos, apresentando uma taxa de falhas ultrabaixa a longo prazo.

Capacidade de sobrecarga excepcional para condições operacionais complexas

Eles suportam operação contínua a 120% da corrente nominal (1,2 In) e podem operar sob sobrecarga de corrente nominal de 130% ~ 150% por até 8 horas. A excelente adaptabilidade à sobrecarga atende às demandas frequentes de flutuação de carga das redes de distribuição modernas.

Dupla confiabilidade para funções de medição e proteção

Com um fator de segurança do instrumento de FS=5 e uma tensão de enrolamento secundário estável de 3kVef, eles garantem uma transmissão precisa do sinal. Eles atendem aos padrões de alta precisão para medição de energia e emitem sinais de disparo confiáveis ​​para dispositivos de proteção. Totalmente compatíveis com IEC 61869-1 e IEC 61869-4, apresentam ampla compatibilidade com instalações de rede global.

Fácil instalação, baixa manutenção, longa vida útil

Seu design compacto pré-calibrado não requer comissionamento complexo no local e permite instalação externa sem proteção extra. O invólucro de resina fundida oferece excelente desempenho à prova de umidade, poeira e antienvelhecimento, quase sem necessidade de manutenção de rotina. Somente inspeções visuais regulares são necessárias para garantir uma operação estável a longo prazo, proporcionando alta praticidade e economia.
