Desconectar interruptores

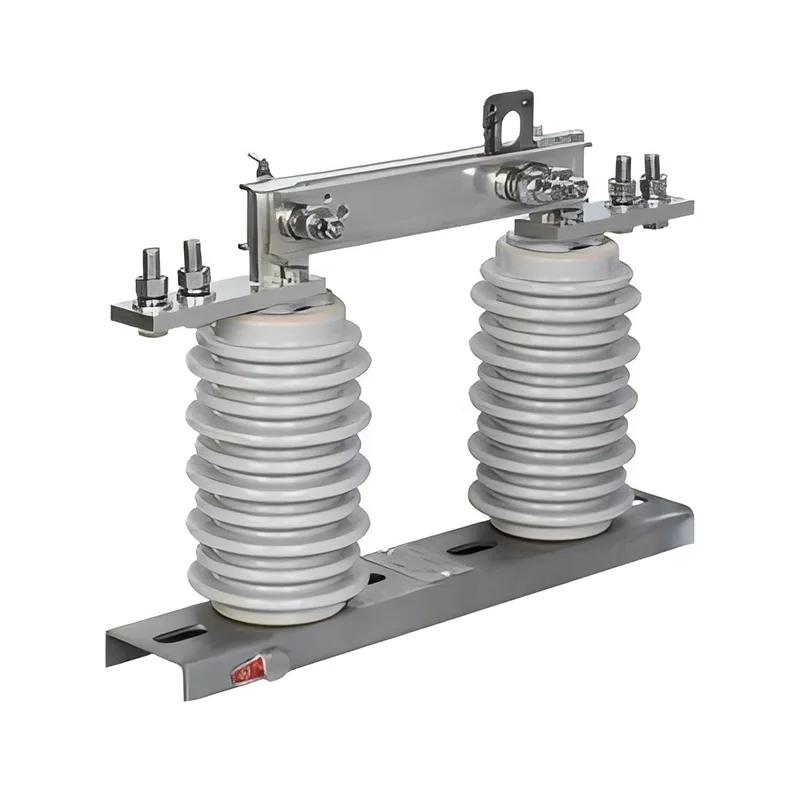

As chaves seccionadoras unipolares de 10-35kV são componentes críticos em sistemas de distribuição de energia de alta tensão, desempenhando um papel indispensável em redes de média tensão com sua capacidade flexível de operação unipolar. Projetados para criar pontos de isolamento visíveis entre seções energizadas e desenergizadas do sistema de energia, esses dispositivos garantem operações de manutenção seguras e isolamento confiável de falhas em diversas aplicações de distribuição.

Principais vantagens

A chave seccionadora unipolar de 10-35kV oferece cinco vantagens principais distintas que a tornam um componente essencial em sistemas modernos de distribuição de energia:

Operação flexível e independente de pólo único

Essas chaves permitem o controle fase a fase de linhas trifásicas, facilitando o tratamento direcionado de faltas monofásicas ou operações de manutenção monofásicas com alta precisão operacional.

Desempenho de isolamento confiável

Quando aberta, a chave seccionadora unipolar cria um ponto de desconexão claramente visível que atende totalmente aos requisitos de isolamento de segurança para distribuição de energia de alta tensão, evitando efetivamente acidentes de segurança causados ​​por operação incorreta.

Adaptabilidade a cenários de distribuição complexos

Apresentando uma estrutura compacta e requisitos mínimos de espaço de instalação, podem ser montados verticalmente ou horizontalmente. Eles se coordenam de forma flexível com disjuntores, fusíveis e outros equipamentos, adaptando-se a vários cenários, incluindo subestações e estações de transformação de distribuição.

Baixos custos de operação e manutenção e alta durabilidade

Construídos com isolamento de ar ou materiais de isolamento compostos, esses dispositivos apresentam excelente resistência às intempéries externas e longa vida útil mecânica. A manutenção diária requer apenas inspeção regular das condições de contato, resultando em uma carga de trabalho mínima de manutenção.

Segurança de manutenção aprimorada

Durante a manutenção de equipamentos de alta tensão, isolam completamente a seção de manutenção das peças energizadas. Quando usados ​​em conjunto com chaves de aterramento, eles fornecem dupla proteção de segurança para o pessoal de manutenção, tornando-os um dispositivo de segurança indispensável em sistemas de distribuição de energia de alta tensão.

Cenários de aplicativos primários

Seccionalização de Barramentos e Circuitos de Aterramento do Lado da Linha em Subestações de 35kV

As chaves seccionadoras unipolares permitem a abertura e o fechamento independentes de fases individuais, adaptando-se perfeitamente aos requisitos específicos de manutenção e isolamento das fases em seções de barramentos de subestações de 35kV e circuitos de aterramento do lado da linha.

Pontos de conexão entre cabos de 10-35kV e linhas aéreas

Instalados nas junções de cabos e linhas aéreas, esses interruptores formam pontos de desconexão claros e visíveis para garantir a segurança pessoal durante a manutenção da linha. Eles são particularmente adequados para ramais com fonte de alimentação unilateral.

Terminais de entrada e saída de transformadores de média tensão e quadros de distribuição de alta tensão

Utilizados em conjunto com disjuntores nos terminais de entrada e saída de transformadores de distribuição de média tensão e quadros de distribuição de alta tensão, proporcionam isolamento confiável quando o equipamento é retirado de serviço, evitando energização acidental.

Linhas Coletoras em Centrais de Energia Renovável

Em parques eólicos, usinas fotovoltaicas e outras estações de energia renovável, as chaves seccionadoras unipolares permitem a operação direcionada para faltas monofásicas, minimizando o escopo geral de interrupções e melhorando significativamente a continuidade do fornecimento de energia.

Limites de ramais em redes de distribuição rural de 10kV

Com sua estrutura simples e confiável, esses switches são ideais para instalação em limites de ramais em redes remotas de distribuição rural de 10kV, atendendo aos requisitos de isolamento de falhas e comutação de linha em cenários não supervisionados.a
