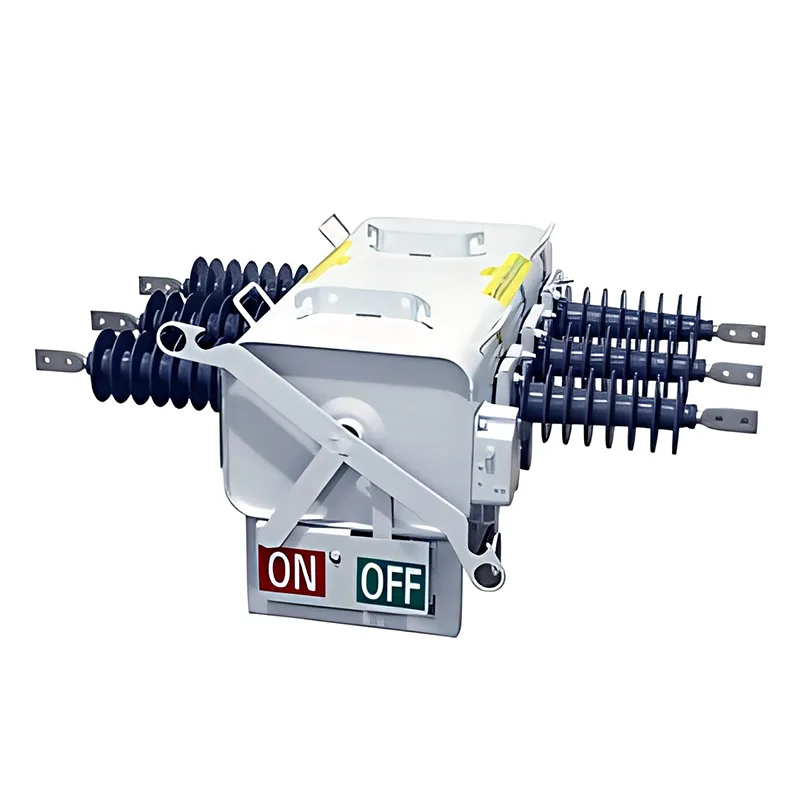

Chaves de interrupção de carga

As chaves seccionadoras de carga de média tensão são dispositivos de comutação versáteis projetados para controlar e isolar cargas elétricas em sistemas de distribuição de energia de 10–35kV. Como componentes essenciais para melhorar a flexibilidade e a confiabilidade da rede, esses dispositivos permitem a comutação segura de correntes de carga normais e fornecem recursos de isolamento temporário de falhas. Projetadas para aplicações internas e externas, as chaves seccionadoras de carga de média tensão tornaram-se a solução preferida para seccionamento de linhas, proteção de transformadores e pontos de distribuição remotos onde disjuntores completos seriam desnecessariamente complexos e caros.

Principais cenários de implantação

Seccionalização e Pontos de Ligação em Redes Aéreas de Distribuição

Instalados em pontos de seccionamento e ligação de linhas de distribuição aéreas externas de 10–35 kV, eles podem frequentemente estabelecer e interromper correntes de carga nominais. Isto permite o controle seccional da linha, a transferência de carga e o isolamento temporário de seções em falta, melhorando significativamente a flexibilidade operacional das redes de distribuição.

Lados de alta tensão da estação de transformação e terminais de ramais

Montados no lado de alta tensão dos postos de transformação de distribuição e nas extremidades dos ramais, esses dispositivos funcionam em coordenação com fusíveis. Sob condições normais de operação, eles lidam com operações de comutação de corrente de carga, enquanto os fusíveis eliminam rapidamente falhas de curto-circuito – criando uma combinação eficiente de “controle + proteção”.

Integração de equipamentos externos montados em poste

Eles são compatíveis com equipamentos externos montados em postes em redes de distribuição urbanas e rurais, incluindo acessórios para unidades principais em anel e terminais de dispositivos de compensação de potência reativa. Essas chaves seccionadoras de carga de média tensão operam de forma confiável em uma ampla faixa de temperatura de -40°C a +70°C, adaptam-se a ambientes altamente corrosivos e são aplicáveis ​​em altitudes de até 3.000 metros, adaptando-se perfeitamente a condições operacionais externas complexas.

Estações de distribuição autônomas e locais remotos

Ideal para estações de distribuição autônomas, subestações tipo caixa e locais de distribuição remotos. Eles suportam modos de operação manuais e automáticos, realizando comutação de carga normal e eliminação temporária de falhas sem supervisão contínua no local, o que reduz significativamente os custos de operação e manutenção.

Vantagens operacionais distintas

As chaves seccionadoras em carga de média tensão têm quatro vantagens operacionais principais, tornando-as equipamentos indispensáveis ​​em sistemas modernos de distribuição de energia:

Capacidades combinadas de controle e proteção

Eles são capazes de fechar, conduzir e interromper correntes de carga nominais em condições normais de circuito e apresentam excelente desempenho de comutação frequente. Embora incapazes de interromper correntes de curto-circuito completas de forma independente, eles podem trabalhar em conjunto com fusíveis conectados em série para lidar com falhas de curto-circuito de forma eficiente, adequado para segmentação de linha, linhas de ligação, circuitos ramificados e outros cenários diversos.

Estrutura Otimizada e Alta Eficiência de Custos

Ao contrário dos disjuntores, as chaves seccionadoras em carga de média tensão não necessitam de sistemas sofisticados de extinção de arco ou apenas de estruturas básicas de supressão de arco, apresentando dimensões menores e custos mais baixos. A estrutura compacta simplifica o layout geral dos equipamentos de distribuição de energia e reduz o investimento no projeto, bem como a ocupação do espaço.

Forte adaptabilidade ambiental e desempenho durável

O gabinete adota aço inoxidável 304 com tratamento de pulverização de pó, proporcionando resistência superior à corrosão para operação estável em áreas altamente corrosivas. Os contatos e dedos de contato são feitos de cobre T2 com revestimento integrado para evitar corrosão eletroquímica. Os interruptores funcionam de forma constante em altitudes de até 3.000 metros e em temperaturas que variam de -40°C a +70°C, garantindo alta confiabilidade operacional em ambientes externos.

Operação flexível e vida útil mais longa

Disponíveis em tipos de operação manual e automática, eles podem ser personalizados para atender a diversos requisitos no local. Com uma resistência mecânica de 6.000 operações, eles suportam trocas frequentes de longo prazo sem falhas. Os baixos requisitos de manutenção de rotina reduzem efetivamente o custo operacional das redes elétricas e reduzem a frequência de interrupções de energia.
