Seccionador de alta tensãoé um componente crítico para o isolamento elétrico seguro em sistemas de transmissão, distribuição, subestações e sistemas de energia industriais.Huixingfornece o seccionador de alta tensão da série GW4 com classes de tensão de 40,5kV a 252kV, combinando isolamento visível, isolamento robusto, resistência à corrosão e instalação flexível para aplicações exigentes de energia externa.
Um seccionador de alta tensão é projetado para criar uma lacuna de isolamento claramente visível após um circuito de alta tensão ter sido desenergizado. Ao contrário de um disjuntor, ele é usado principalmente para isolamento elétrico, em vez de interromper a corrente de falta. Isso o torna um dispositivo de segurança essencial durante a inspeção de equipamentos, manutenção, operações de comutação e configuração do sistema de energia.
A série GW4 da Huixing usa uma estrutura rotativa horizontal de coluna dupla e cobre as classes de tensão de 40,5kV, 72,5kV, 126kV, 145kV, 170kV e 252kV. Seu projeto incorpora componentes condutores de liga de alumínio de alta resistência, hardware resistente à corrosão, chaves de aterramento opcionais e estruturas de isolamento destinadas a ambientes externos desafiadores.
Índice
- O que é um seccionador de alta tensão?
- Por que um seccionador de alta tensão é importante?
- Como funciona o seccionador de alta tensão GW4?
- Onde são usados seccionadores de alta tensão?
- Quais são as principais vantagens?
- Quais parâmetros técnicos os compradores devem considerar?
- Como você deve selecionar o modelo certo?
- Perguntas frequentes
- Conclusão
O que é um seccionador de alta tensão?
Um seccionador de alta tensão, também conhecido como isolador de alta tensão, é um dispositivo de comutação mecânica usado para fornecer isolamento elétrico em circuitos de alta tensão. Seu objetivo principal é separar uma seção de um sistema elétrico da rede energizada para que o pessoal de manutenção possa trabalhar no equipamento sob condições de segurança devidamente estabelecidas.
Uma de suas características mais importantes é a lacuna de isolamento visível criada quando os contatos principais são abertos. Esta separação física fornece uma indicação direta de que a seção relevante do circuito foi isolada.
É importante distinguir um seccionador de um disjuntor. Um disjuntor é projetado para interromper a corrente de carga normal e a corrente de falha, enquanto um seccionador geralmente é operado quando o circuito já foi desenergizado e tem como objetivo estabelecer um ponto de isolamento seguro.
- Fornece um ponto de isolamento elétrico visível.
- Suporta manutenção segura de equipamentos de alta tensão.
- Ajuda a separar barramentos, transformadores, linhas e disjuntores.
- Pode ser configurado com uma chave de aterramento para segurança adicional.
- Suporta arranjos de comutação em subestações e sistemas de transmissão.
Por que um seccionador de alta tensão é importante?
A infraestrutura de alta tensão requer múltiplas camadas de proteção porque falhas elétricas, energização acidental e comutação inadequada podem causar danos graves ao equipamento e riscos pessoais. Um seccionador adequadamente projetado contribui para esta arquitetura de segurança, estabelecendo um ponto de isolamento físico confiável.
Em uma subestação, por exemplo, a manutenção pode exigir que um transformador, seção de barramento, linha de transmissão ou disjuntor sejam separados da rede energizada. Uma vez que o circuito relevante tenha sido desenergizado e a sequência de comutação necessária tenha sido concluída, o seccionador pode estabelecer o isolamento necessário.
Para sistemas que incluem uma chave de aterramento, o intertravamento mecânico pode ajudar a impor a sequência operacional correta entre a seccionadora principal e o mecanismo de aterramento. Isto reduz a possibilidade de operação insegura e ajuda a melhorar a disciplina geral de comutação.
Como funciona o seccionador de alta tensão GW4?

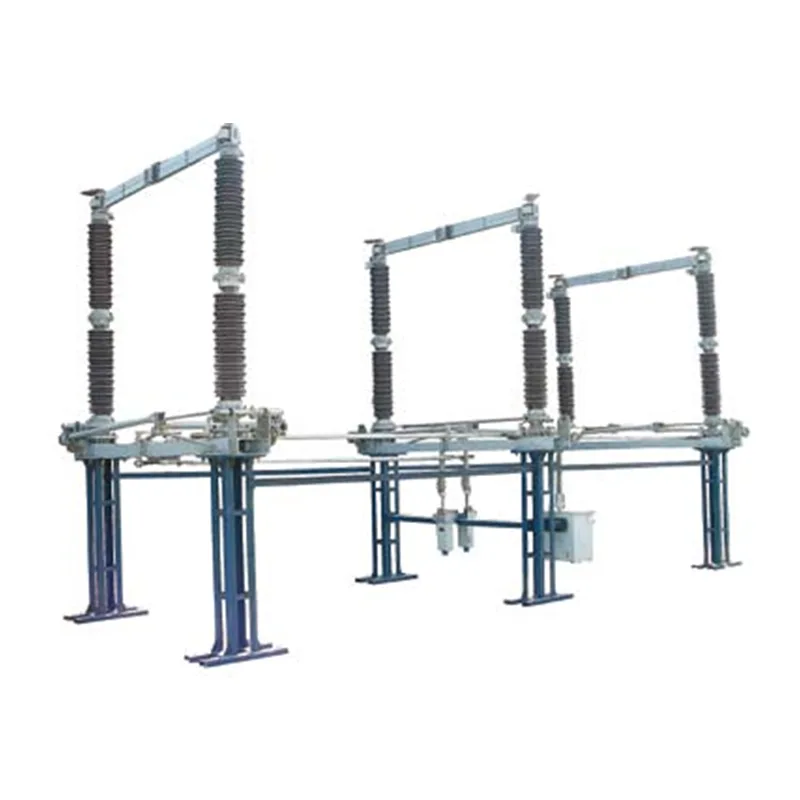

A Série GW4 adota uma estrutura rotativa horizontal de coluna dupla. Quando o mecanismo funciona, os componentes condutores giram para criar uma distância de isolamento aberta. A lacuna resultante proporciona uma separação visível entre o circuito isolado e o lado energizado.
A haste condutora utiliza um perfil de liga de alumínio de alta resistência, enquanto uma conexão trançada de cobre flexível ajuda a manter uma condutividade elétrica confiável. Molas de aço inoxidável de pressão externa são usadas na estrutura de contato para manter a pressão de contato estável enquanto resiste à corrosão.
Para instalações externas, os componentes metálicos expostos recebem tratamento de galvanização por imersão a quente, enquanto os componentes de transmissão podem incorporar pinos de aço inoxidável e buchas compostas. Essas opções de construção são particularmente valiosas quando o equipamento está exposto à chuva, neve, névoa salina, poeira industrial, mudanças de temperatura e outras tensões ambientais.
As configurações selecionadas também podem incorporar anéis de classificação e tampas de blindagem. Esses componentes ajudam a melhorar a distribuição do campo elétrico e a reduzir a interferência de rádio em aplicações exigentes de alta tensão.
Onde são usados seccionadores de alta tensão?
Um seccionador de alta tensão pode ser aplicado em uma ampla variedade de infraestruturas elétricas. A classe de tensão apropriada, a corrente nominal, o nível de isolamento, a configuração mecânica e o projeto ambiental dependem do projeto.
Usinas e Subestações
Em instalações térmicas, hidrelétricas, solares e outras instalações de geração de energia, os seccionadores podem isolar transformadores, disjuntores, barramentos e outros equipamentos importantes. Em subestações, podem suportar seccionamento de barramentos e isolamento de manutenção.
Redes de Transmissão e Distribuição
As linhas de transmissão de alta tensão requerem equipamentos de isolamento confiáveis para operações de manutenção e comutação. Dependendo da configuração do sistema, os seccionadores também podem ser usados com transformadores de tensão e pára-raios.
Projetos de Energia Renovável
Grandes instalações de energia fotovoltaica e eólica requerem equipamentos confiáveis de comutação e isolamento. As configurações de 40,5 kV e 72,5 kV podem ser adequadas para aplicações específicas de energia renovável, enquanto os modelos de tensão mais alta podem suportar conexão à rede e infraestrutura de subestações.
Sistemas de Energia Industriais
Plantas metalúrgicas, instalações químicas e outras grandes instalações industriais geralmente operam sistemas de distribuição de alta tensão. Um seccionador robusto pode fornecer isolamento de manutenção para equipamentos de oficina de alta tensão, ao mesmo tempo que oferece resistência a vibrações e ambientes poluídos.
Sistemas Ferroviários e Especiais de Alta Tensão
Instalações especializadas de alta tensão, incluindo sistemas de energia de tração ferroviária, podem beneficiar-se de arranjos de intertravamento mecânico que coordenam o seccionador principal e a chave de aterramento.
Quais são as principais vantagens de um seccionador de alta tensão?
Para os compradores que avaliam um fornecedor de seccionadores de alta tensão, o desempenho elétrico é apenas uma parte da decisão. A confiabilidade mecânica, a resistência ambiental, os requisitos de manutenção e a flexibilidade de configuração podem ter um efeito igualmente importante no desempenho do ciclo de vida.
- Ampla cobertura de tensão:A Série GW4 cobre classes de tensão de 40,5kV a 252kV.
- Transporte de corrente confiável:As configurações suportam correntes nominais que se estendem até 6300A.
- Forte desempenho de isolamento:Vários níveis de resistência à frequência de energia e ao impulso de raios estão disponíveis em toda a linha.
- Durabilidade ao ar livre:Componentes de metal galvanizado e peças mecânicas resistentes à corrosão ajudam a resistir a condições climáticas adversas.
- Configuração de aterramento flexível:As chaves de aterramento podem ser configuradas em qualquer lado da base, com arranjos de aterramento simples ou duplo.
- Requisitos de manutenção reduzidos:Componentes modulares e construção mecânica orientada para manutenção simplificam a inspeção e a substituição.
- Adaptabilidade a ambientes adversos:O produto foi projetado para temperaturas de -40°C a +40°C, ventos fortes de até 34 m/s, revestimento de gelo de até 10 mm e aplicações em grandes altitudes de até 4.000 m.
Quais parâmetros técnicos os compradores devem considerar?
A seleção técnica deve sempre ser baseada na rede elétrica real, nas condições ambientais, na configuração da instalação e nos padrões de projeto aplicáveis. As especificações representativas a seguir ilustram a linha disponível na Série GW4.
| Parâmetro | GW4-40.5 | GW4-72,5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Tensão nominal | 40,5kV | 72,5kV | 126kV | 145kV | 170kV | 252kV |
| Corrente nominal | 630–4000 A | 630–3150A | Até 3150A | Dependente do projeto | Dependente do projeto | Dependente do projeto |
| Corrente suportável de curto prazo | 31,5/40 kA | 25–50 kA | 40/50 ka | Dependente do projeto | Dependente do projeto | Dependente do projeto |
| Corrente suportável de pico | 80/100 kA | 63–125 kA | 100/125 kA | Dependente do projeto | Dependente do projeto | Dependente do projeto |
| Resistência Mecânica | ≥5000 operações | |||||
Outros parâmetros de seleção incluem tensão suportável de frequência de energia, tensão suportável de impulso de raio, distância de fuga, distância de isolamento, carga mecânica terminal, resistência do isolador, configuração de instalação e requisitos de aterramento.
Como você deve selecionar o modelo certo?
A escolha do seccionador de alta tensão correto exige mais do que corresponder à tensão nominal do sistema. Uma revisão profissional das especificações deve considerar todo o ambiente operacional e a rede elétrica.
- Determine a tensão do sistema.Selecione uma classe de tensão que corresponda aos requisitos reais de rede e coordenação de isolamento.
- Confirme a corrente contínua.A corrente nominal deve ser suficiente para condições normais de operação e carga prevista do sistema.
- Avalie as condições de curto-circuito.Verifique os requisitos de corrente suportável de curto prazo e de pico em relação ao nível de falha esperado.
- Revise os requisitos de isolamento.Considere a tensão suportável à frequência de energia, a tensão suportável ao impulso do raio, a distância de fuga, a altitude e o nível de poluição.
- Avalie o ambiente de instalação.Temperatura, vento, gelo, névoa salina, poluição industrial, altitude e condições sísmicas podem influenciar a configuração apropriada.
- Defina o arranjo de aterramento.Determine se é necessária uma chave de aterramento simples, uma configuração de aterramento duplo ou outro arranjo.
- Verifique os requisitos mecânicos e de manutenção.Considere a frequência de operação, o espaço de instalação, o acesso para manutenção e a compatibilidade com o layout existente da subestação.
Para grandes projetos de transmissão e distribuição, recomenda-se a comunicação técnica com um fabricante experiente antes de finalizar a especificação do equipamento. Isto ajuda a garantir que a configuração selecionada corresponda aos requisitos elétricos, mecânicos e ambientais do sistema.
Perguntas frequentes sobre seccionadores de alta tensão
Qual é o objetivo principal de um seccionador de alta tensão?
O objetivo principal é fornecer isolamento elétrico confiável e uma lacuna de isolamento visível em um circuito de alta tensão após o circuito ter sido devidamente desenergizado. Ele oferece suporte a procedimentos seguros de manutenção e comutação.
Qual é a diferença entre um seccionador e um disjuntor?
Um disjuntor é projetado para interromper a corrente de carga normal e a corrente de falha, enquanto um seccionador se destina principalmente a estabelecer isolamento elétrico. Normalmente, um seccionador não deve ser usado como substituto de um disjuntor quando a interrupção de falta é necessária.
Que faixa de tensão a série Huixing GW4 cobre?
A série GW4 cobre classes de tensão de 40,5kV a 252kV, incluindo configurações de 40,5kV, 72,5kV, 126kV, 145kV, 170kV e 252kV.
Um seccionador de alta tensão pode ser equipado com uma chave de aterramento?
Sim. A Série GW4 pode ser configurada com chaves de aterramento, incluindo arranjos de aterramento simples e duplo. O intertravamento mecânico também pode ajudar a controlar a sequência operacional.
A Série GW4 é adequada para aplicações externas?
Sim. O projeto é destinado a sistemas de energia externos e incorpora componentes mecânicos resistentes à corrosão e peças de aço expostas galvanizadas por imersão a quente. A capacidade ambiental especificada também inclui temperaturas de -40°C a +40°C e fortes condições climáticas externas.
Conclusão: Por que escolher um seccionador de alta tensão para infraestruturas críticas de energia?
Um confiávelSeccionador de alta tensãofornece uma camada essencial de isolamento elétrico para subestações, redes de transmissão, projetos de energia renovável, usinas de energia e sistemas industriais de alta tensão. Com classes de tensão de 40,5 kV a 252 kV, isolamento robusto, construção resistente à corrosão, configurações de aterramento flexíveis e uma classificação de resistência mecânica de pelo menos 5.000 operações, a Série GW4 foi projetada para aplicações exigentes em sistemas de energia.
Para engenheiros de projeto, empreiteiros EPC, concessionárias e compradores de equipamentos de energia que procuram um fabricante e fornecedor confiável na China, a Huixing pode fornecer soluções de isolamento de alta tensão adaptadas a diferentes níveis de tensão, classificações de corrente, condições ambientais e requisitos de instalação.Contate-noshoje para discutir as especificações do seu projeto, solicitar informações técnicas e encontrar a configuração correta do seccionador de alta tensão para o seu sistema de energia.
