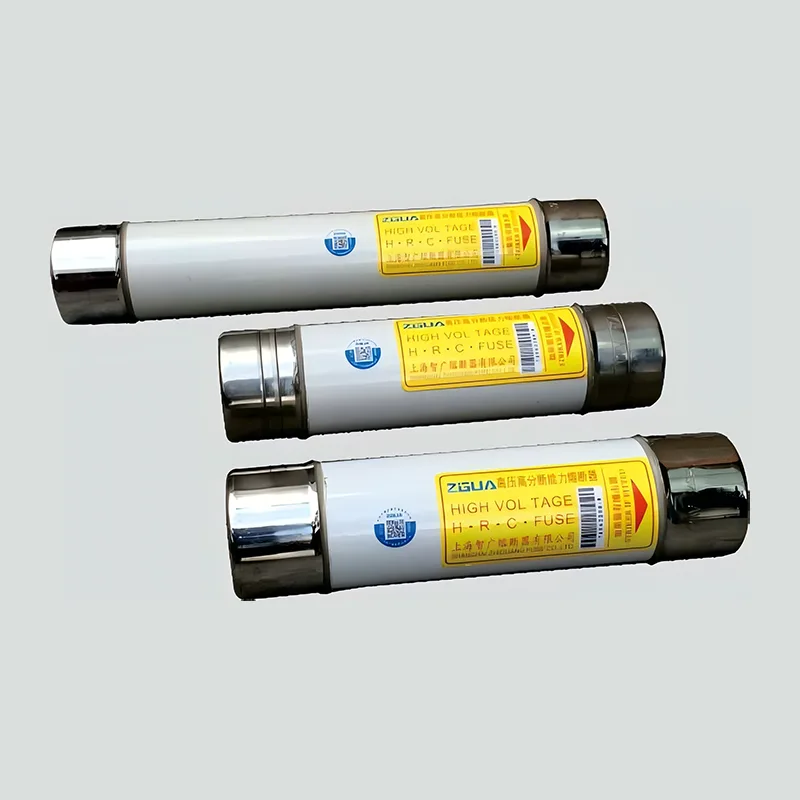

Fusíveis de corrente limite de alta tensão para transformadores imersos em óleo são componentes de proteção essenciais usados em redes de distribuição de média tensão de 10kV a 40,5kV. Com compatibilidade superior de imersão em óleo e capacidade de interrupção com limitação de corrente em nível de milissegundos, eles são equipamentos essenciais para garantir a operação segura de transformadores imersos em óleo. Abaixo está uma visão geral detalhada de seus principais cenários de aplicação e vantagens de desempenho proeminentes, destacando seus pontos fortes técnicos e valor prático na construção de infraestruturas de energia modernas.
Adaptados para atender às condições operacionais exclusivas de transformadores imersos em óleo, esses fusíveis de proteção profissionais são amplamente aplicados em vários campos de sistemas de energia:
Eles atuam como principal proteção lateral de alta tensão para transformadores montados em bloco de estilo americano e subestações unitárias. Disponíveis com conexão de barramento ou plug-in de barril seco, eles podem ser instalados diretamente dentro de tanques de óleo de transformadores. Construídos com estruturas de vedação de camada tripla otimizadas para ambientes cheios de óleo, eles alcançam excelente desempenho de vedação e bloqueiam a entrada de umidade que prejudicaria as propriedades de isolamento. Eles protegem principalmente os transformadores contra curtos-circuitos nos enrolamentos internos, quebra de isolamento e falhas de curto-circuito no lado secundário, evitando efetivamente a queima ou explosão do transformador causada por superaquecimento e estresse eletrodinâmico.
Nas redes de distribuição urbanas e rurais, esses fusíveis são instalados no lado de alta tensão de transformadores imersos em óleo montados em postes externos. Utilizados em combinação com chaves seccionadoras em carga, constituem uma solução de proteção econômica e altamente eficiente. Eles podem suportar ambientes externos severos, incluindo névoa salina, tempestades de areia e flutuações drásticas de temperatura, e isolar falhas rapidamente para interromper a propagação de falhas em toda a rede elétrica, garantindo um fornecimento de energia estável para usuários residenciais e industriais.
Em circuitos coletores de parques eólicos e usinas fotovoltaicas, esses fusíveis oferecem proteção confiável para transformadores imersos em óleo conectados à rede. A produção de energia variável e intermitente de fontes de energia renováveis tende a gerar corrente de irrupção de magnetização instável no transformador. Esses fusíveis podem distinguir com precisão a corrente de partida normal da corrente de falha para evitar disparos falsos, garantir medição precisa de tensão e proteção estável do relé e garantir conexão segura à rede de energia renovável.
Geralmente implantados em sistemas de distribuição de alta tensão em plantas siderúrgicas, químicas, de cimento e outras plantas industriais, esses fusíveis se adaptam a cargas industriais exigentes e complexas e fornecem proteção confiável contra sobrecarga e curto-circuito para transformadores imersos em óleo. Seu layout compacto se adapta bem a salas estreitas de distribuição de energia industrial, e a estrutura plug-in permite uma substituição rápida, reduzindo significativamente o tempo de manutenção e minimizando as perdas por interrupções na produção.
Esses fusíveis são projetados especificamente para ambientes operacionais cheios de óleo. As juntas entre as tampas e os tubos fusíveis adotam um design de vedação dupla com juntas de borracha e adesivos resistentes a óleo, evitando com eficiência o vazamento de óleo do transformador e a infiltração de umidade externa. Certos modelos de alta especificação adotam uma estrutura plug-in de base de barril seco, com elementos fusíveis colocados em barris secos isolados do óleo do transformador. Essa estrutura mantém a segurança interna estável do sistema de óleo, permite a substituição do fusível sem drenar o óleo do transformador e reduz efetivamente os custos diários de manutenção.
Equipado com excelentes propriedades de limitação de corrente, o fusível de corrente com limite de alta tensão para transformadores imersos em óleo pode concluir a interrupção da falha em 3 a 6 milissegundos, muito mais rápido do que os disjuntores comuns que normalmente levam dezenas de milissegundos. Eles restringem o aumento da corrente de curto-circuito de forma eficiente com uma relação de limitação de corrente abaixo de 0,35, reduzindo o impacto eletrodinâmico e os danos térmicos aos equipamentos, de modo a proteger totalmente os enrolamentos do transformador e os sistemas de isolamento e reduzir as despesas com reparos de falhas. Além disso, suas características precisas de tempo-corrente inverso (tolerância de ± 10%) podem suportar a corrente de irrupção de magnetização normal do transformador e evitar disparos indesejados.
Construídos com tubos de porcelana selados preenchidos com areia de quartzo, os fusíveis podem resfriar e extinguir rapidamente os arcos elétricos gerados durante a fusão, evitando o reacendimento do arco e sobretensão transitória. Os tubos fusíveis são feitos de porcelana de alumina resistente a altas temperaturas e de alta resistência, com capacidade de interrupção superior a 1000MVA. Eles garantem interrupção estável do circuito de falha e evitam perigos como curtos-circuitos fase-fase e explosão de equipamentos, cumprindo integralmente os rígidos critérios de segurança para equipamentos elétricos imersos em óleo.
Leves e economizadores de espaço, os fusíveis cabem em vários espaços de instalação, especialmente em dispositivos com espaço restrito, como transformadores montados em bloco de estilo americano. O design plug-in permite a substituição de fusíveis sem ferramentas complexas; um único trabalhador pode concluir toda a operação fora do tanque do transformador dentro de 5 a 10 minutos, reduzindo significativamente os ciclos de manutenção e a duração da queda de energia. Equipados com interfaces padrão unificadas, eles desfrutam de forte compatibilidade com chaves seccionadoras sob carga, unidades principais de anel e outros equipamentos de energia, simplificando o projeto de engenharia e o trabalho de construção em campo.
Em comparação com os disjuntores de alta tensão, esses fusíveis de corrente limite de alta tensão para transformadores imersos em óleo exigem um investimento inicial muito menor, custando apenas 1/5 a 1/10 dos disjuntores. Apresentando estruturas simples, sem componentes operacionais mecânicos complexos, eles quase não precisam de manutenção de rotina. Com longa vida útil e baixa taxa de falhas, eles formam um esquema de proteção altamente econômico quando combinados com chaves seccionadoras sob carga, tornando-os ideais para promoção em larga escala em redes de distribuição. O rápido isolamento de falhas também reduz o escopo e a duração das interrupções, melhorando a confiabilidade geral do fornecimento de energia da rede e mitigando as perdas econômicas indiretas.
