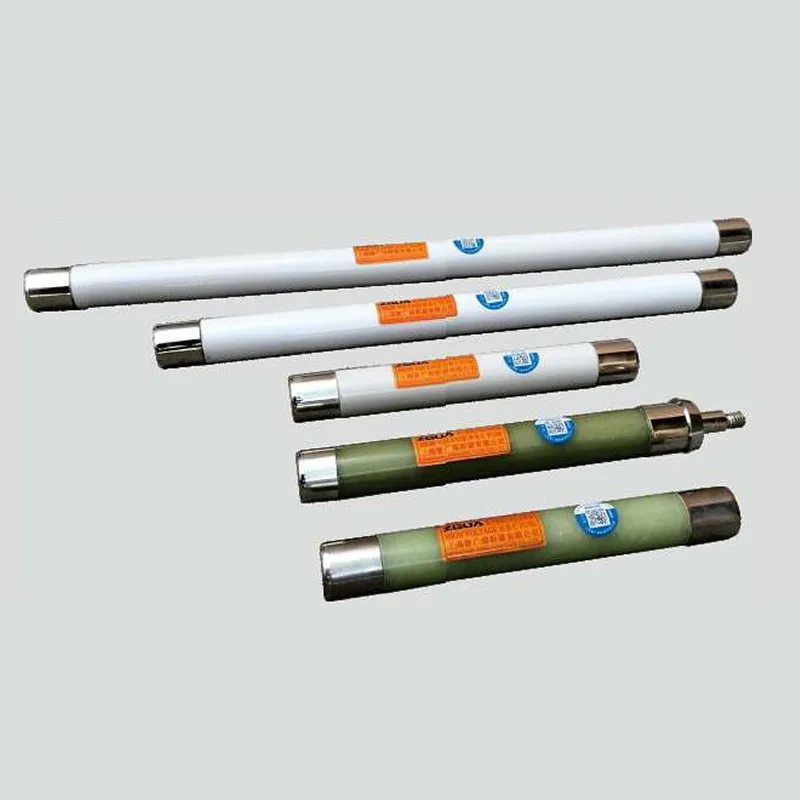

Fusíveis de limite de corrente de alta tensão para instrumentos A proteção de transformadores são componentes de proteção essenciais para transformadores de tensão (PTs) em sistemas de energia. Apresentando desempenho de proteção preciso e capacidade de interrupção confiável, são amplamente utilizados em redes elétricas de até 66kV, servindo como equipamento essencial para garantir a operação segura de transformadores de tensão e desempenho estável da rede. Abaixo estão os principais cenários de aplicação e excelentes vantagens de desempenho, refletindo totalmente seus pontos fortes técnicos e valor prático na infraestrutura de energia moderna.
Esses dispositivos de proteção profissionais são desenvolvidos para atender aos requisitos exclusivos de proteção de transformadores de potencial em diversas aplicações de sistemas de energia:
Eles são mais comumente usados para proteção lateral primária de transformadores de tensão em redes elétricas de até 66kV, especialmente sistemas de 10kV e 35kV. Quando ocorrem falhas internas nos TPs, como curtos-circuitos entre espiras, curtos-circuitos entre camadas e quebra de isolamento, esses fusíveis queimam rapidamente para desconectar os circuitos. Isto evita danos ou explosões no TP causados por falhas de superaquecimento e curto-circuito, e evita que as falhas se espalhem por todo o sistema de alta tensão. Os modelos convencionais incluem RN2, RN4 e XRNP, e a corrente nominal de 0,5A corresponde perfeitamente aos parâmetros operacionais dos transformadores de tensão.
Amplamente instalados em gabinetes PT, gabinetes combinados de pára-raios PT e salas de medição de subestações e salas de distribuição de energia, esses fusíveis adotam uma estrutura plug-in para fácil instalação e substituição. Seu tamanho compacto cabe bem em armários estreitos. Quando combinados com seccionadores, eles formam circuitos completos de proteção de TP para garantir a operação segura e estável dos sistemas de medição e monitoramento de energia.
Fusíveis de alta tensão do tipo drop-out para transformadores de tensão são amplamente utilizados para TPs montados em postes em redes de distribuição urbanas e rurais. Eles podem não apenas proteger transformadores de tensão, mas também suportar sobretensões transitórias e correntes de partida causadas por comutação da rede ou quedas de raios, bem como correntes de surto de excitação induzidas por sobretensão de ressonância, evitando assim a queima dos enrolamentos PT.
Eles são instalados em linhas coletoras de usinas de energia eólica e fotovoltaica, bem como em sistemas de distribuição de alta tensão de empresas industriais para fornecer proteção estável para transformadores de tensão. Eles garantem medição precisa de tensão e proteção confiável do relé, e garantem conexão estável à rede de novas fontes de energia e fornecimento de energia ininterrupto para produção industrial.
Os fusíveis limitadores de corrente de alta tensão para proteção de transformadores de instrumentos apresentam excelente desempenho de limitação de corrente e rápida resposta de fusão. Eles podem eliminar falhas dentro de 1 a 5 ms, limitando efetivamente os picos de corrente de curto-circuito e reduzindo o impacto eletrodinâmico e os danos térmicos. Equipados com fios fusíveis especiais, como fio de nicromo, eles podem suportar correntes de irrupção transitórias normais e agir prontamente contra sobrecorrente contínua, proporcionando proteção precisa para transformadores de tensão.
Este fusível de corrente limite de alta tensão para proteção de transformadores de instrumentos adota estruturas de tubo de porcelana seladas com areia de quartzo. Os arcos elétricos gerados durante a fusão podem ser extintos instantaneamente pela areia de quartzo para evitar o reinício do arco e sobretensão. Os tubos fusíveis são feitos de materiais resistentes a altas temperaturas e de alta resistência, com forte resistência à pressão e excelente capacidade de interrupção, com capacidade de interrupção superior a 1000MVA, garantindo interrupção segura e confiável do circuito em condições de falha.
Pequenos e leves, esses fusíveis são adequados para diversas condições de instalação. O design plug-in permite a substituição rápida do fusível sem ferramentas profissionais, permitindo a operação por uma única pessoa e economizando muito tempo de manutenção. As interfaces padrão apresentam alta compatibilidade com seccionadores, comutadores e outros equipamentos de energia, reduzindo a dificuldade de projeto de engenharia e construção no local.
Comparados com disjuntores e outros equipamentos de proteção, esses fusíveis possuem uma estrutura simples, sem peças mecânicas complexas, apresentando baixo custo de aquisição e quase zero despesas diárias de manutenção. Eles têm longa vida útil e baixa taxa de falhas, reduzindo efetivamente os custos diários de operação da rede. Além disso, o rápido isolamento de falhas reduz as perdas por falta de energia e melhora a confiabilidade geral da fonte de alimentação.
Disponíveis em diversas especificações, estes Fusíveis de Corrente Limite de Alta Tensão para Proteção de Transformadores de Instrumentos são compatíveis com diferentes níveis de tensão, capacidades de TP e parâmetros de operação da rede, com correntes nominais variando de 0,5A a 6,3A. Vários tipos, incluindo modelos internos como XRNP e tipos de drop-out externos, satisfazem diferentes necessidades de instalação no local, tornando-os um dos dispositivos de proteção PT mais amplamente adotados em sistemas de energia.
