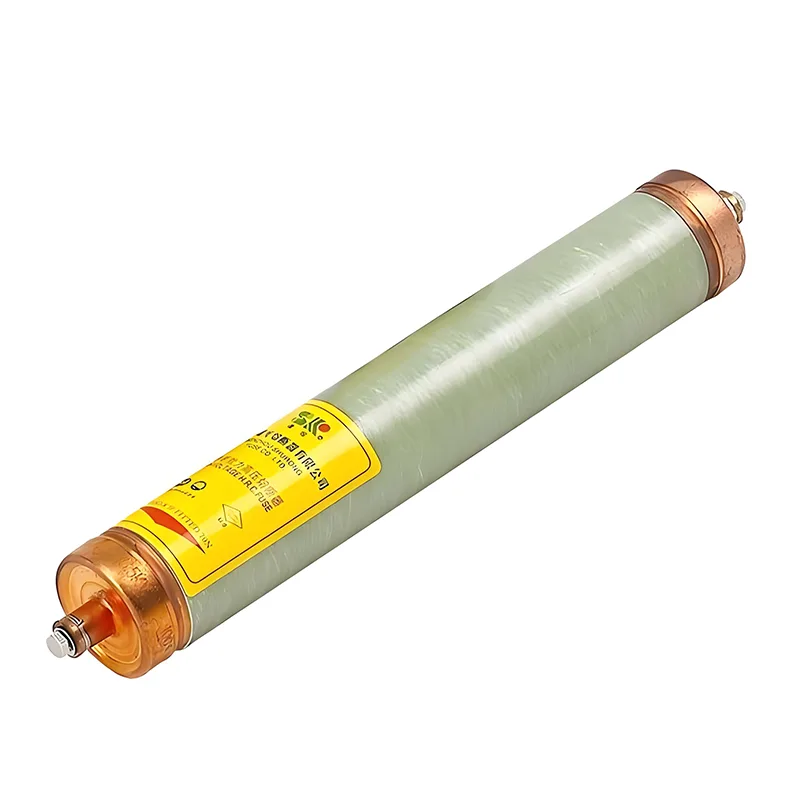

Os fusíveis limitadores de corrente de alta tensão para proteção contra sobrecarga de transformadores imersos em óleo são componentes de proteção dedicados nas redes de distribuição de média tensão de 10kV a 40,5kV. Focados em atender aos requisitos de proteção contra sobrecarga e curto-circuito dos transformadores imersos em óleo, eles fornecem resposta precisa à sobrecarga e capacidade confiável de limitação de corrente, servindo como dispositivos principais para garantir a operação segura do equipamento. Abaixo está uma explicação detalhada de seus principais cenários de aplicação e vantagens distintivas, destacando seu valor de adaptação exclusivo para proteção de transformadores.
Esses dispositivos de proteção especializados são projetados especificamente para atender aos desafios operacionais exclusivos de transformadores imersos em óleo em diversas aplicações de sistemas de energia.
As cargas de produção em indústrias como siderúrgica, química e de materiais de construção sofrem flutuações significativas, expondo os transformadores imersos em óleo a riscos de sobrecarga contínua. Esses fusíveis respondem com precisão a condições de sobrecarga de longo prazo e, ao mesmo tempo, lidam com falhas de curto-circuito, evitando superaquecimento, envelhecimento ou quebra do enrolamento do transformador e garantindo fornecimento de energia de produção ininterrupto.
As cargas residenciais e comerciais apresentam diferenças substanciais entre picos e vales, muitas vezes causando sobrecargas durante os períodos de pico de uso de eletricidade. Esses fusíveis se adaptam a ambientes externos agressivos, incluindo névoa salina, variações de temperatura e tempestades de areia. Instalados diretamente nos lados de alta tensão dos transformadores montados em poste, eles funcionam em conjunto com chaves seccionadoras em carga para formar uma solução econômica de proteção, evitando falhas nos equipamentos causadas por sobrecargas.
A produção altamente variável das centrais eólicas e fotovoltaicas causa frequentemente sobrecargas em transformadores imersos em óleo ligados à rede. Esses fusíveis distinguem com precisão entre correntes de irrupção de magnetização normais e correntes de sobrecarga para evitar disparos falsos, enquanto interrompem rapidamente falhas de curto-circuito para garantir uma conexão estável à rede de energia renovável.
Equipamentos compactos, como transformadores montados em bloco de estilo americano, têm espaço limitado e seus transformadores internos imersos em óleo operam em ambientes fechados por longos períodos. Esses fusíveis apresentam um design estrutural compacto que permite a instalação por imersão direta no óleo do transformador, economizando espaço e fornecendo monitoramento de sobrecarga em tempo real - adaptando-se perfeitamente aos requisitos de operação integrada de subestações montadas em bloco.
Os fusíveis limitadores de corrente de alta tensão para proteção contra sobrecarga de transformadores imersos em óleo apresentam características de tempo-corrente inversas otimizadas que correspondem precisamente às curvas de tolerância de sobrecarga dos transformadores imersos em óleo. Eles operam com atraso durante sobrecargas leves para evitar quedas de energia desnecessárias, ao mesmo tempo em que atingem a fusão no nível de milissegundos durante sobrecargas severas ou curtos-circuitos. Isso equilibra a proteção do equipamento com a continuidade da fonte de alimentação e resiste efetivamente às correntes de irrupção de magnetização normais do transformador.
Projetadas especificamente para condições de operação imersas em óleo, as conexões entre as tampas das extremidades e os tubos fusíveis adotam proteção dupla com juntas de borracha e selantes resistentes a óleo, eliminando completamente o vazamento de óleo do transformador e a entrada de umidade. O material do tubo fusível é resistente à corrosão do óleo e às altas temperaturas, proporcionando uma vida útil superior a 15 anos em ambientes petrolíferos, atendendo aos requisitos de operação do ciclo de vida completo dos transformadores imersos em óleo.
Além da proteção precisa contra sobrecarga, esses fusíveis possuem excepcional capacidade de limitação de corrente, restringindo as correntes de curto-circuito antes que atinjam valores de pico para minimizar o impacto eletrodinâmico. A estrutura do tubo de porcelana selado preenchido com areia de quartzo extingue rapidamente os arcos, evitando a reignição e a geração de sobretensão. Com classificações de interrupção superiores a 1.000 MVA, eles eliminam efetivamente os riscos de explosão em ambientes imersos em óleo.
Apresentando um design modular plug-in com tamanho pequeno e peso leve, esses fusíveis podem ser instalados diretamente nos lados de alta tensão do transformador ou dentro de subestações montadas em bloco. Não são necessárias ferramentas complexas, permitindo a substituição por uma única pessoa em apenas 5 a 10 minutos. Interfaces padronizadas adaptam-se a transformadores imersos em óleo de diversas capacidades, com uma ampla gama de opções de corrente nominal (10A–80A), reduzindo a necessidade de estoque de peças sobressalentes.
Comparados às soluções combinadas de disjuntor e relé de sobrecarga, esses fusíveis requerem apenas 1/3 a 1/5 do investimento inicial. Sem mecanismos operacionais complexos, os custos de manutenção são praticamente nulos. Sua proteção precisa reduz os custos de reparo do transformador e as perdas por interrupções, proporcionando excelente relação custo-benefício operacional a longo prazo.
