Os acessórios do conector T da linha de transmissão são componentes essenciais de conexão de ramais para linhas de energia aéreas e sistemas de barramentos de subestações. Eles são amplamente utilizados para desvio de corrente e ramificação de fios em projetos de transmissão de energia. Com desempenho comprovado em campo e design padronizado, eles oferecem propriedades mecânicas estáveis e excelente condutividade elétrica para redes elétricas de alta tensão.
Esses acessórios de conector T para linhas de transmissão são usados principalmente em linhas aéreas e subestações para derivar circuitos ramificados dos barramentos principais em uma configuração T, garantindo conexões confiáveis entre condutores principais e ramais. Eles servem como componentes-chave para distribuição de energia em sistemas de transmissão.

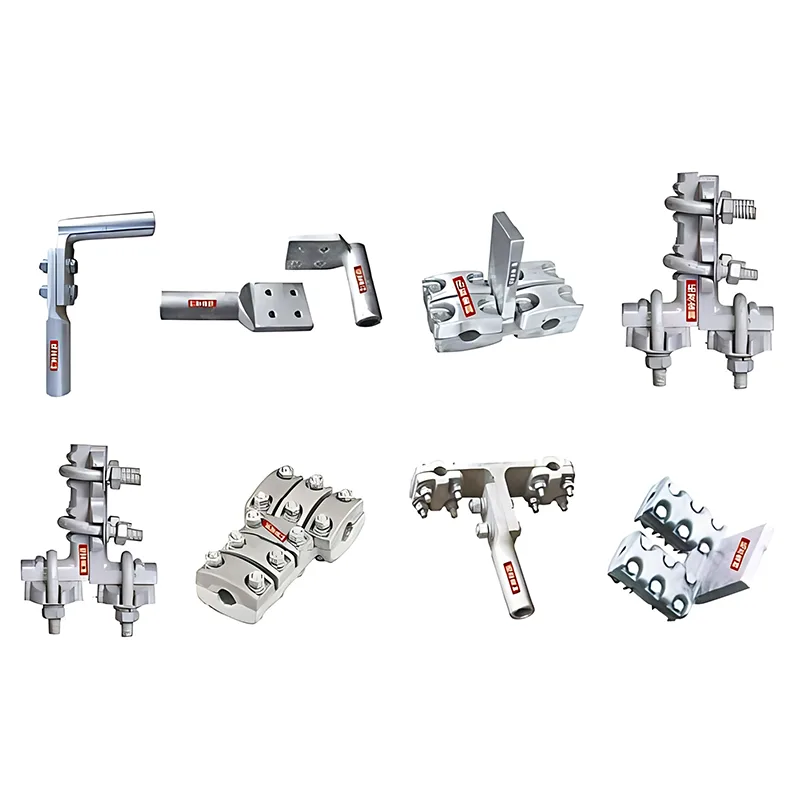

Disponível em designs aparafusados (tipo L) e de compressão (tipo Y) para atender a uma ampla variedade de seções transversais de condutores. Para condutores de seção transversal pequena, também estão disponíveis braçadeiras de ranhura paralela com conexões tipo U para atender a diversos requisitos de ramificação.
Adequados para sistemas de energia de 330 kV e superiores, eles atendem totalmente aos requisitos de conexão de ramais e isolamento de linhas de transmissão de alta tensão.
Aplicam-se requisitos técnicos rigorosos à força de aperto do condutor: a força de aperto não deve ser inferior a 10% da resistência à ruptura especificada do condutor. Para braçadeiras aparafusadas para condutores com diâmetros superiores a 49 mm, a força de aperto não deve ser inferior a 3%, garantindo uma ligação mecânica estável.
Sua resistência CC não é maior que a de um comprimento igual do condutor, e o aumento de temperatura sob carga é menor que o do condutor. Isso reduz efetivamente a perda de energia e garante uma transmissão de corrente eficiente.
Para aplicações de 330 kV e superiores, nenhuma coroa visível ocorre em 1,05 vezes a tensão máxima de operação, atendendo aos requisitos de isolamento e estabilidade de campo elétrico em ambientes de alta tensão.
Os modelos usam códigos de letras padrão (T para conexão em T, Y para tipo de compressão, L para tipo parafusado), com números indicando a área nominal da seção transversal do condutor aplicável. Isso permite fácil seleção e ampla compatibilidade.
Estão disponíveis opções de instalação aparafusada e de compressão, permitindo a seleção com base no tamanho do condutor e nas condições do local. Conexões tipo U podem ser usadas para condutores de seção transversal pequena, reduzindo a dificuldade de instalação.
Como peças críticas de conexão de ramais para linhas de transmissão, esta série de conexões oferece desempenho mecânico estável, parâmetros elétricos superiores e instalação flexível. É uma solução ideal para ramificações tipo T de linhas aéreas e barramentos de subestações, apoiando de forma confiável a operação segura e estável de sistemas de energia.
